逆变器NTC温度传感器:守护直流-交流高效安全转换
2025.08.08

逆变器属于一款可实现直流电向交流电转换的电力电子装置。在现代电力系统、新能源应用、应急供电等领域中发挥着核心作用,尤其在太阳能光伏、电动汽车、不间断电源(UPS)、便携式移动电源等场景中应用广泛。在进行高功率转换电流过程中,逆变器持续工作会产生显著热量,这就需要NTC温度传感器对其内部温度进行实时监测,防止高温损坏设备。
一、逆变器工作原理解析
逆变器工作原理主要建立在高频通断技术与滤波整形技术的协同运作基础之上。工作过程分几个环节详细解析:
1. 直流转交流基础架构
逆变器需连接电池、太阳能电池板等直流电源作为输入,其核心部分由电子开关器件(如IGBT、MOSFET)、控制电路、滤波元件及保护模块等共同组成。这些组件通过协同运作,完成直流到交流的转换过程。
2. 电流转换与波形生成
电子开关器件在控制电路驱动下,以高频(通常数千Hz至数十kHz)通断,将输入直流电斩波为高频脉冲序列。这一过程通过精确调控开关器件的导通时间与关断时间(即占空比调节),可生成与目标交流电频率匹配的脉冲波形。随后,高频脉冲经LC滤波电路(电感与电容组成的低通滤波器)整形,滤除高频成分,最终输出符合设备要求的正弦波或方波交流电。
3. 交流电输出与负载供电
转换后的交流电通过输出回路输送至家用电器、工业设备等负载,满足日常或生产用电需求。输出电压反馈系统会实时监测输出电压的幅值与频率,并将信号反馈至控制电路,形成闭环调节,确保输出稳定性。
4. 过温保护与热管理机制
逆变器正常运行温度范围通常为-25℃~50℃(部分工业级产品可扩展至更宽范围)。当内部功率器件(如IGBT模块)因工作损耗产生热量,导致箱体温度持续升高时,NTC(负温度系数)温度传感器会实时监测关键点温度。若温度超过预设阈值(如50℃启动散热,60℃降额,70℃关机),系统将触发以下保护措施:
▉散热启动:控制电路启动散热风扇,加速内部空气流通,通过出气窗排出热空气;
▉功率调节:降低逆变器输出功率,减少功率器件的发热量;
▉极端保护:当温度接近危险水平(如70℃)时,完全中断逆变器工作,防止设备因过热损坏。
通过上述多层级保护机制,逆变器可在保障自身安全的同时,可持续为负载提供稳定安全的交流电源。
二、逆变器NTC温度传感器的应用范围

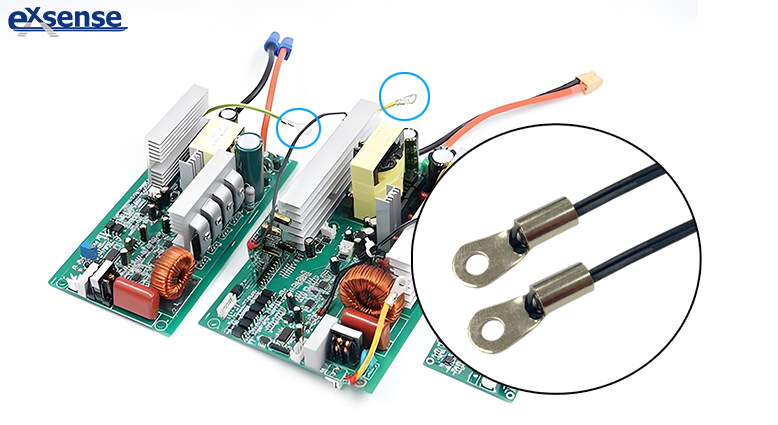

NTC温度传感器安装于逆变器温控模块内部,可实时对逆变器温度进行监测,其应用场景已广泛延伸至以下关键领域:
1、可再生能源系统
对于太阳能和风力发电系统,NTC温度传感器背负着监测逆变器温度的责任,防止储能设备在能量转换过程中异常过热,进而提升设备使用寿命与储能效率,更有效满足家庭或者工商业用电需求。
2、车载移动设备供电
逆变器借助汽车蓄电池或者户外蓄电池连接,为手机、笔记本电脑等外置设备供电。NTC温度传感器主要对直流电转换成交流电过程进行温度监测,有效防止因高温引发的安全隐患及设备损坏。
3、工业自动化
NTC温度传感器被应用于电机控制、变频调速等场景中的测温与监控工作,能够提升生产效率、能源利用效率,并且确保设备在最佳工况下运行。
总结:逆变器作为电能转换的核心部件,其优异性能和稳定性对整个系统的运行至关重要。由于NTC温度传感器的存在,通过实时监测温度并采取相应保护措施,可以极大限度降低过热引起设备故障风险,确保稳定运行。同时,它还能提高系统的能效,减少能源浪费,为可再生能源发电系统的可持续发展做出贡献。
