汽车储能BMS模块——NTC温度采集

作为新能源汽车动力系统的核心技术之一，BMS（电池管理系统）构成了保障电池系统稳定运行、延长电池使用寿命及守护车辆安全的技术基石。而NTC温度传感器作为BMS系统中不可缺少的感知元件，承担着电池温度监测、热管理补偿及故障预警诊断等核心功能。凭借其高可靠温感及反馈能力，NTC温度传感器为电池温控系统构建了可靠的安全防线，有效提升电池运行的稳定性与耐久性，成为推动电动汽车技术迭代与产业化发展的重要技术支撑。

一、BMS工作原理

储能电池管理系统（BMS）的工作原理其核心在于对电池组数据的全方位监控、处理与控制，旨在确保电池性能的最优化与安全无忧。首先，BMS借助高精度NTC温度传感器，实时捕捉电池单体在电压、电流及温度等多个维度的关键数据。在数据采集之后，BMS运用复杂的算法对数据进行深入剖析。

二、NTC温度传感器原理解析

NTC 温度传感器本质上是一种热敏电阻型温度探头，基于负温度系数效应，其电阻值会随温度升高呈指数级下降。这类传感器通常由两种或三种金属氧化物，混合在类流体粘土介质中，经高温烧结工艺，在窑炉内形成致密陶瓷体结构。

在实际应用中，利用NTC热敏电阻在恒定功率下，电阻值与温度的相关换算规则，通过精确测量电阻值变化，即可反推对应温度，从而实现温度的精准检测与闭环控制。该特性使其成为温度监测与控制系统中的核心元件。

三、AFE 芯片——温度采集

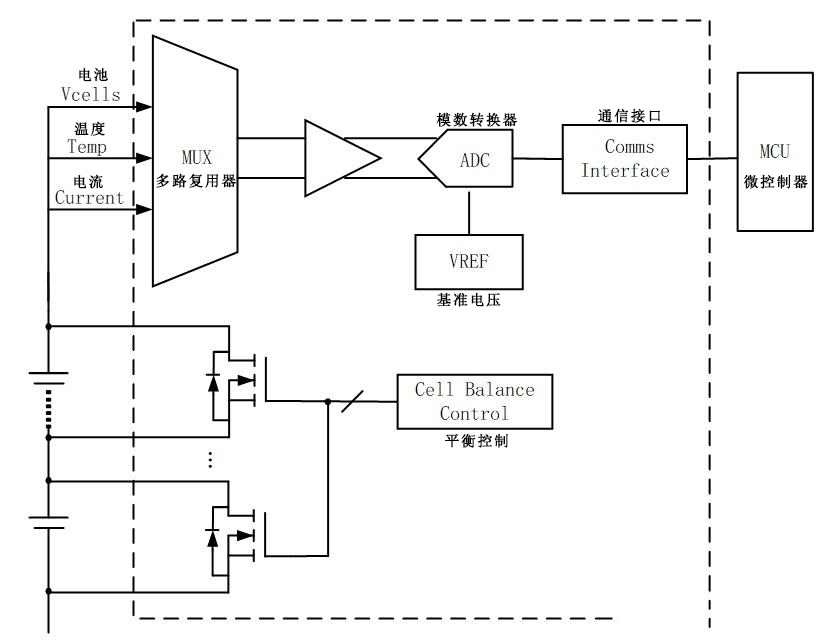

AFE（Analog Front End，模拟前端电路），构成连接模拟温度传感器与数字信号处理系统的桥梁，是BMS（电池管理系统）实现电芯安全监测的关键元件。AFE 芯片集成多路采样通道，可同步采集电芯电压、温度等关键参数，其内部架构主要由均衡开关、通信模块、采集模块构成。其中，采集模块包含模拟开关（MUX）、模数转换器（ADC）、参考源（REFERENCE），其功能架构如图详细解析：

在数据采集过程中，模拟信号经模拟开关（MUX）选择性采样后，由模数转换器（ADC）转换为数字信号，最终通过 API/IIC/UART 等多个通信接口传输至主控制器（MCU） 。MCU根据这些数据信号，实时计算荷电状态（SOC）、健康状态（SOH）等核心参数。此外，AFE 还具备电池工况动态监测能力，通过实时调节电池参数，保障电池始终处于最优工作区间，有效延缓电池老化，确保电动汽车稳定运行。具体功能细分如下：

▉电压检测通道：直接获取电池组中单体电芯电压数据，并同步承担电芯均衡任务，确保各电芯电压一致性。

▉NTC温度传感器接口：NTC热敏电阻作为锂离子电池热管理核心器件，可精准捕捉充放电过程中的温度变化。传感器部署于电池组温度敏感区域，将温度信号转化为电压信号后传输至 AFE。

▉GPIO连接器：提供外部功能扩展接口，支持冷却系统、接触器控制、加热装置等设备的接入，可通过固件升级灵活拓展功能。

▉ISO-SPI 通道：构建传感器电路与控制电路间的高速隔离通信链路，确保数据传输的可靠性与安全性。

▉AFE电源模块：为AFE芯片提供稳定工作电压，通常直接从电池组取电，保障供电可靠性。

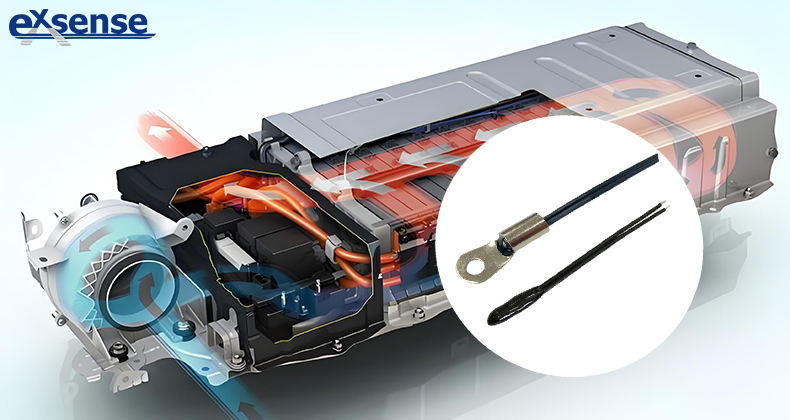

四、BMS用NTC温度传感器的选型与布置要点

在NTC温度传感器的选型过程中，需综合考量温度测量范围、精度等级、响应特性等核心参数，确保其性能适配BMS系统的高标准需求。例如，高温场景下需选择耐温范围覆盖电池组极端工况（如快充/高温环境）的传感器；高精度需求场景则需优先考虑误差范围更小的产品；而对于动态温度变化频繁的电池模组，响应时间更短的传感器能有效提升温度监测的时效性。

除选型外，传感器的布置位置同样至关重要。需结合电池组拓扑结构、热管理策略及散热特性进行精细化布局——既要避免因靠近散热通道（如风扇、冷却板边缘）导致温度测量值偏低，也要防止因埋入电池内部过深而影响信号传输效率。通过科学规划，确保NTC温度传感器能够精准捕捉电池本体及各区域（如电芯间隙、母线连接点）的实时温度状态，为BMS的热管理决策提供可靠数据支撑。

总结：综上，新能源汽车的BMS系统与NTC温度传感器构成电池管理的核心感知与控制单元。二者通过协同运作实现电池状态的全天候监测、动态评估与精准调控，为电池安全运行筑牢防线（如过温预警、热失控预防），有效延长电池使用寿命。
