NTC热敏电阻阻值-温度的转换算法及技术解析

NTC热敏电阻是一种基于半导体材料的温控元件，其电阻值随温度升高呈非线性下降。作为负温度系数（NTC）效应的典型应用，该器件利用内部载流子浓度随温度变化的物理机制实现温度感知，广泛应用于精准测温、温度补偿及电子温控模块等。

一、工作机理与材料特性

NTC热敏电阻通常采用过渡金属氧化物（如Mn、Ni、Co的尖晶石结构陶瓷）经高温烧结形成多晶陶瓷体。其阻值-温度特性源于材料能带结构的变化：温度升高时，热激发作用增强，更多电子跃迁至导带参与导电，导致电阻率显著降低。典型NTC器件在-50℃至300℃温区内可实现数个数量级的阻值变化。

NTC热敏电阻根据其用途的不同分为:

▉功率型NTC热敏电阻

▉补偿型NTC热敏电阻

▉测温型NTC热敏电阻

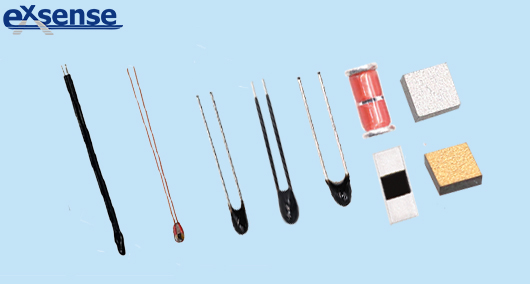

NTC热敏电阻根据结构分为热敏电阻芯片、玻封封装热敏电阻、片式热敏电阻等。

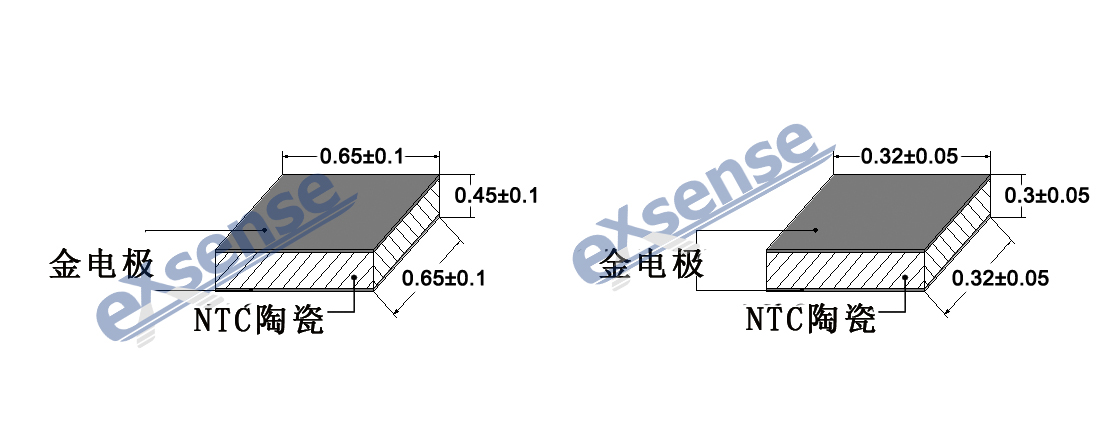

●热敏电阻芯片产品尺寸图

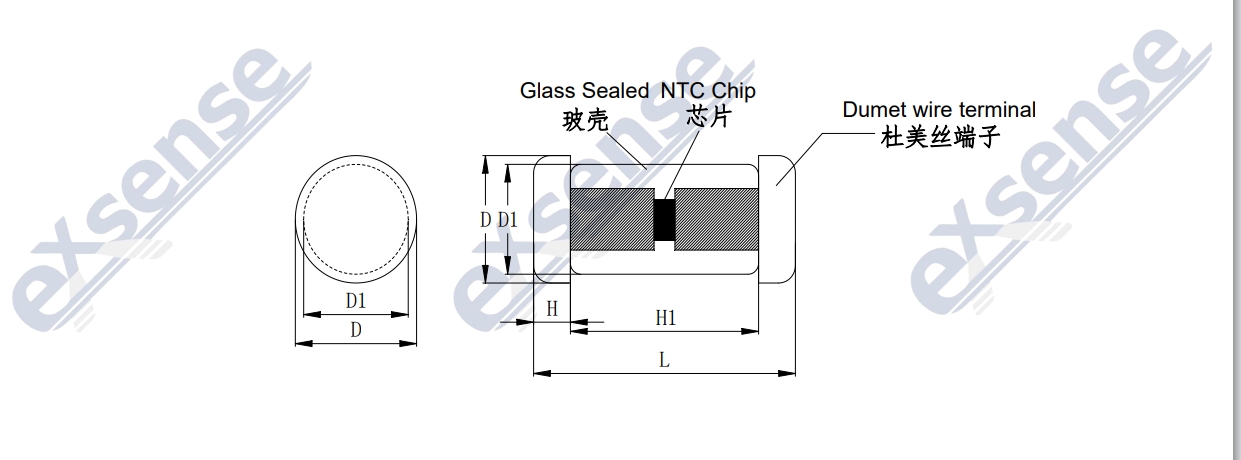

●玻璃封装热敏电阻产品尺寸图

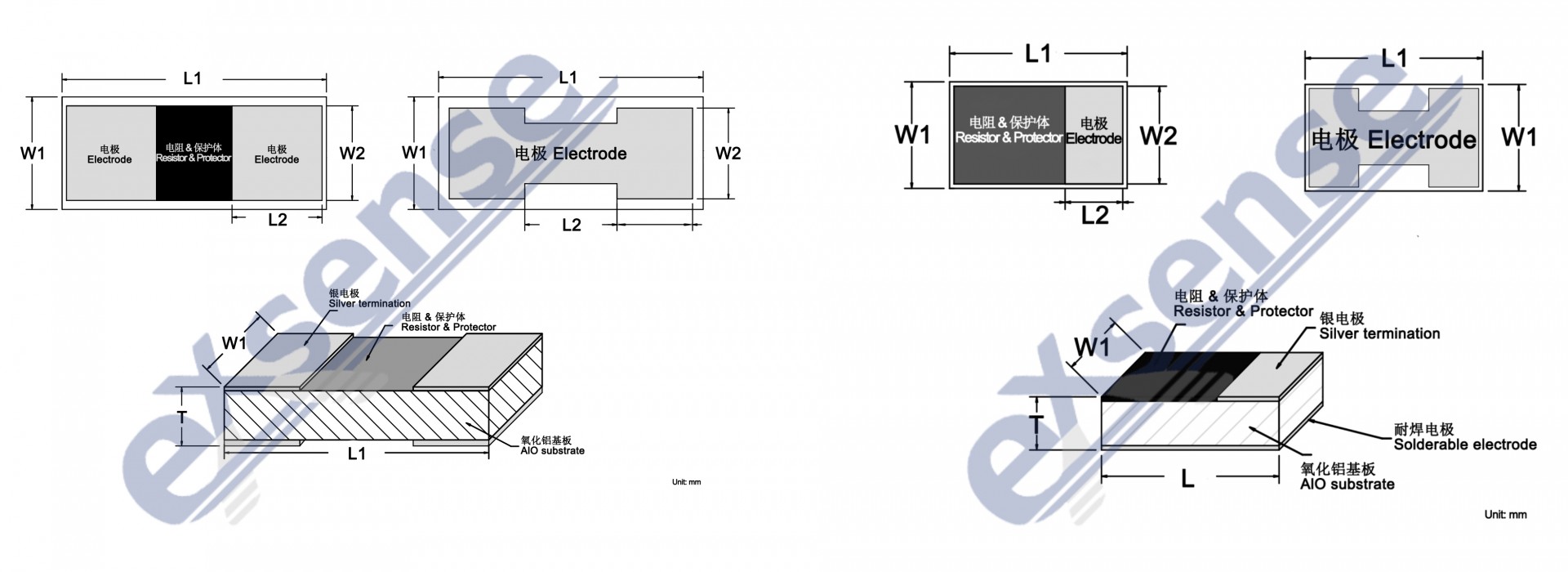

●片式热敏电阻产品尺寸图

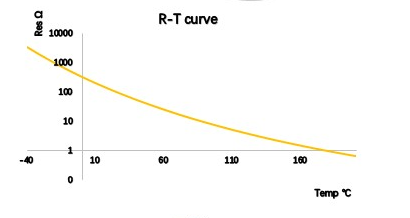

二、NTC热敏电阻温度性能与阻值-温度算法转换模型

NTC热敏电阻的温度响应特性由两个核心参数定义：

1、标称零功率电阻值（R25）：指在25℃（298.15K）基准温度下，器件处于无自热状态时测得的直流电阻值，典型精度等级包括±1%、±2%、±3%等规格。

2、材料常数（β值）：表征器件温度敏感特性的无量纲参数，其物理意义为热敏指数，常见工业级产品β值范围为3000K至5000K。该参数通过双温区标定法获得，计算公式为：

β=(1/T1)−(1/T2)ln(R1/R2)

公式中，R₁/R₂分别为T₁/T₂温度下对应的阻值数（单位：K）。

3、阻值-温度转换算法模型

基于Steinhart-Hart方程的三参数模型可精确描述NTC的非线性特性，但在工程实践中常采用简化的两参数B公式：

RT=R25⋅eβ(T1−298.151)

其逆运算（阻值→温度转换）公式为：

T=298.151+β1ln(R25RT)1−273.15

式中：

· RT为待测温度下的实测阻值（Ω）

· T为绝对温度（K），需转换至摄氏温度（℃）

三、NTC热敏电阻技术特性与应用解析

1.典型应用场景
NTC热敏电阻通过阻值-温度特性转换实现五大核心功能：

●浪涌电流抑制：利用低温高阻特性限制上电冲击电流

●精密测温系统：配合ADC电路实现±0.1℃级温度检测

●温度补偿网络：校正晶体振荡器等器件的温漂特性

●液位/流量检测：通过热传导特性间接测量介质状态

●过热保护装置：构建温控开关或熔断保护电路

2.工程应用优势
NTC热敏电阻的广泛应用得益于其综合技术优势：

●成本效益：单件成本相对较低，性价比显著优于铂电阻等方案

●形态多样性：提供轴向引线、SMD、玻璃封装等20余种封装形式

●设计灵活性：通过并联/串联电阻网络可线性化输出特性

●响应速度：热时间常数τ最小可达0.3秒（取决于封装质量）

发展前景
凭借优异的温敏特性与工程适应性，爱晟传感器NTC热敏电阻已渗透至消费电子、汽车电子、工业控制、航空航天等战略领域。随着物联网设备对微型化、智能化温度传感需求的增长，基于NTC的集成式温度传感器（如数字输出型NTC）正成为研发热点，市场年复合增长率预计保持8%以上。
