PDA设备用温度传感器

PDA可以采集、处理、传输冷链物流装卸、分拣、包装、配送等环节信息，加速各个环节信息流整合、流通，使生鲜食品冷链管理透明化、可视化。冷链物流多变低温、高湿环境，普通PDA在此环境下可能无法使用，对操作人员冷库作业也存在不少挑战，需要使用能适应低温操作PDA设备。

常见PDA设备用电池，不管是否为可拆卸电池，一般是零度以上才能充电，零度以下禁止充电。而且在温度相对较低的环境中，电池的充电表现为电流低，充电截止电压低。能够在低温环境中正常使用。因此需要在PDA设备低温充电结构中加入NTC温度传感器，NTC温度传感器封装于电池模组内，电热膜与电池电芯相对应。

NTC温度传感器与CPU模块、充电芯片电性连接，NTC温度传感器用于检测电池电芯的实时温度并反馈给CPU模块、充电芯片。若电池电芯温度≥0℃，则电源适配器充电电源为充电芯片供电，充电芯片给电池电芯充电，直至电池电芯电量充满或拔下电源适配器；若电池电芯的温度低于零度，则电源适配器的充电电源先为加热控制电路、电热膜供电，电热膜中的加热丝通电发热，对电池电芯加热，充电芯片不向电池电芯充电；加热过程中，NTC温度传感器持续检测电池电芯的温度；若电池电芯的温度增加到零度以上，则CPU模块控制充电芯片给电池电芯充电；当NTC温度传感器检测到电池电芯温度达到5℃后，CPU模块控制加热控制电路关断，加热丝停止发热，充电芯片继续给电池电芯充电，直至电池电芯电量充满或拔下电源适配器。当电池电芯温度超过60℃，CPU模块控制报警模块发出报警提示。

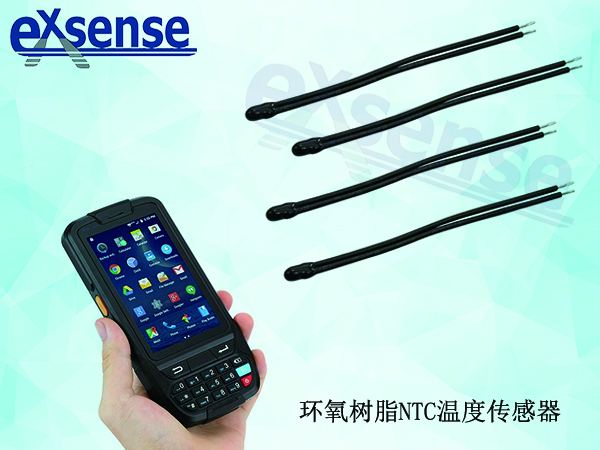

PDA设备用温度传感器是环氧树脂NTC温度传感器，其尺寸小，体积小，性能稳定，可靠性高，性价比高，且工作温度范围在-40℃-150℃，可达到PDA设备低温要求。

参考数据：

CN114421058A《PDA设备的低温充电结构及方法》
