充电机散热柜与NTC温度传感器

充电机散热柜由充电机散热柜本体和散热装置组。，充电机散热柜本体的底部外端经过螺杆连接有固定垫脚，固定垫脚底部粘接有橡胶垫，充电机散热柜本体两侧设有散热装置，散热装置内部开设分布有散热孔，散热孔顶部固定设有固定座，固定座内部经过活动轴啮合连接有散热挡板，其底部粘接有密封垫，散热装置内侧电性连接有控制装置，控制装置底部电性连接有NTC温度传感器，可以根据内部温度进行智能化和自动化控制散热挡板开闭进行通风散热，满足充电机用散热柜的散热需求问题。电机散热柜本体的后端设有检修板，检修板内部分布有散热网架，散热网架内部中间设有无刷电机。

充电机散热柜在控制装置底部电性连接NTC温度传感器，实时监测到内部温度，可根据实时温度进行调节散热挡板开闭。由此可见，NTC温度传感在充电机散热柜中有着重要作用。

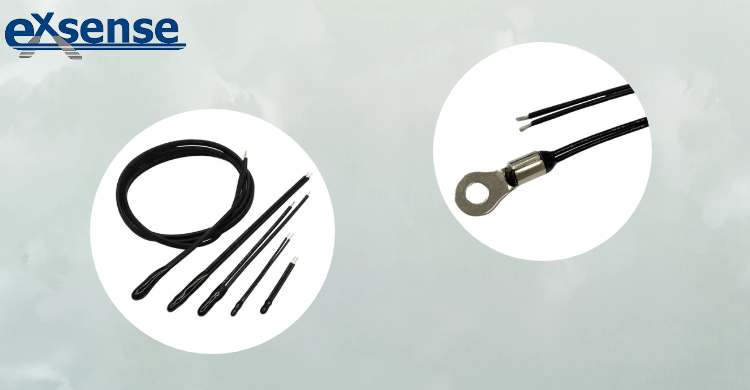

用于充电机散热柜一般使用环氧小黑头NTC热敏电阻或线耳型NTC温度传感器。

1.环氧小黑头NTC热敏电阻采用环氧树脂封装，尺寸较小，最小可以直径是2.0mm，感应速度快，灵敏度高，性能稳定，可靠性高，有良好的耐热循坏，工作温度范围是-40-150℃，可适用于新能源汽车和BMS系统和充电机散热柜等。

2.线耳型NTC温度传感器是将高灵敏、高可靠的NTC热敏电阻芯片与导线焊接而成，用绝缘、导热、防水材料封装成所需要形状，便于测控温。可根据使用安装条件封装，接受定制产品。

其具有性能稳定，可靠性高，高导热性等优点。

参考数据：

CN213847420U《一种充电机用散热柜》
