电子烟温控用NTC温度传感器

电子烟是一种以可充电锂聚合物电池供电驱动的雾化器，透过加热油舱中烟油产生“蒸汽”供用户吸食，有着与卷烟类似外观、烟雾、味道和感觉。

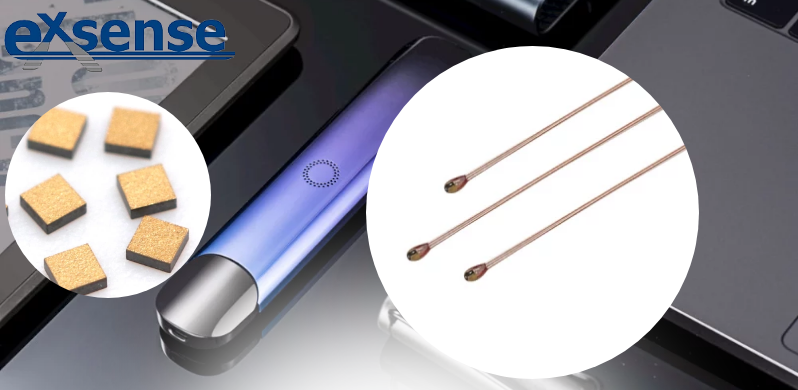

电子烟烟弹与烟嘴一端固定连接烟弹壳体，烟弹壳体底部设置有烟油储存腔，烟油储存腔上端贯穿安装有进油管，进油管一端贯穿安装有雾化器，雾化器一侧内壁通过螺栓连接有加热板，雾化器另一侧内壁固定安装有NTC温度传感器，其中，NTC温度传感器是采用金电极NTC热敏芯片与玻璃封装工艺，封装成高精度单端玻封热敏电阻，采用平头式设计，平头设计贴合发热体的面积增加反应速度，具有高防水，高可靠，体积小，反应速度快等特点，且耐高温可达到420摄氏度。高烟弹壳体内部靠近雾化器上方侧壁上固定安装有PLC控制器1，从而可以实现：对烟气的温度进行准确控制。

由此可见，NTC温度传感器在电子烟产品起着重要作用，NTC温度传感器会实时监测烟气温度，若烟气温度过高，有烫伤使用者风险，PLC控制器会控制加热板减小功率，使得烟气温度降低，从而达到精确控温。

参考数据

CN209694062U 《一种可精确控制温度的电子烟》
