变压器与NTC温度传感器

变压器是利用电磁感应原理来改变交流电压的装置。其应用广泛，是现行供电网系统中不可或缺电气设备。变压器加热装置设置在箱体内部，单向阀连通有加热管，加热管上安装有NTC温度传感器；单向阀设置在储油箱内底部，可以使变压器油在大气压作用下进入加热管，加热管内设置有电热丝，NTC温度传感器测温元件位于加热管内，通过温度检测，在变压器油的油温低于分离温度时，控制器为电热丝通电，加热变压器油，通常情况下变压器在运行时变压器油的油温为40-60℃，满足油水真空分离的油温，故电热丝不启动，可以节省电能。

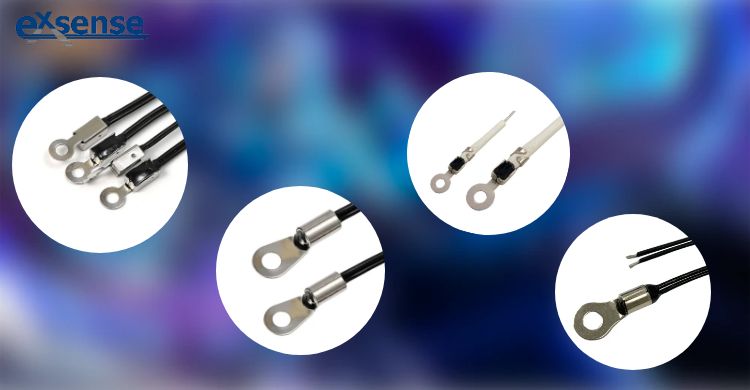

一款环状NTC温度传感器，其利用高精度热敏电阻与高导热性能导线封装而成，其高精度，可准确监测变压器的温度；其反应速度快，能迅速检测变压器油温；其采用高防水玻封电阻封装而成，可在高温与高湿等恶劣环境使用；适合变压器温度监测。

参考数据：

CN115036102A《一种油浸式电力变压器》
