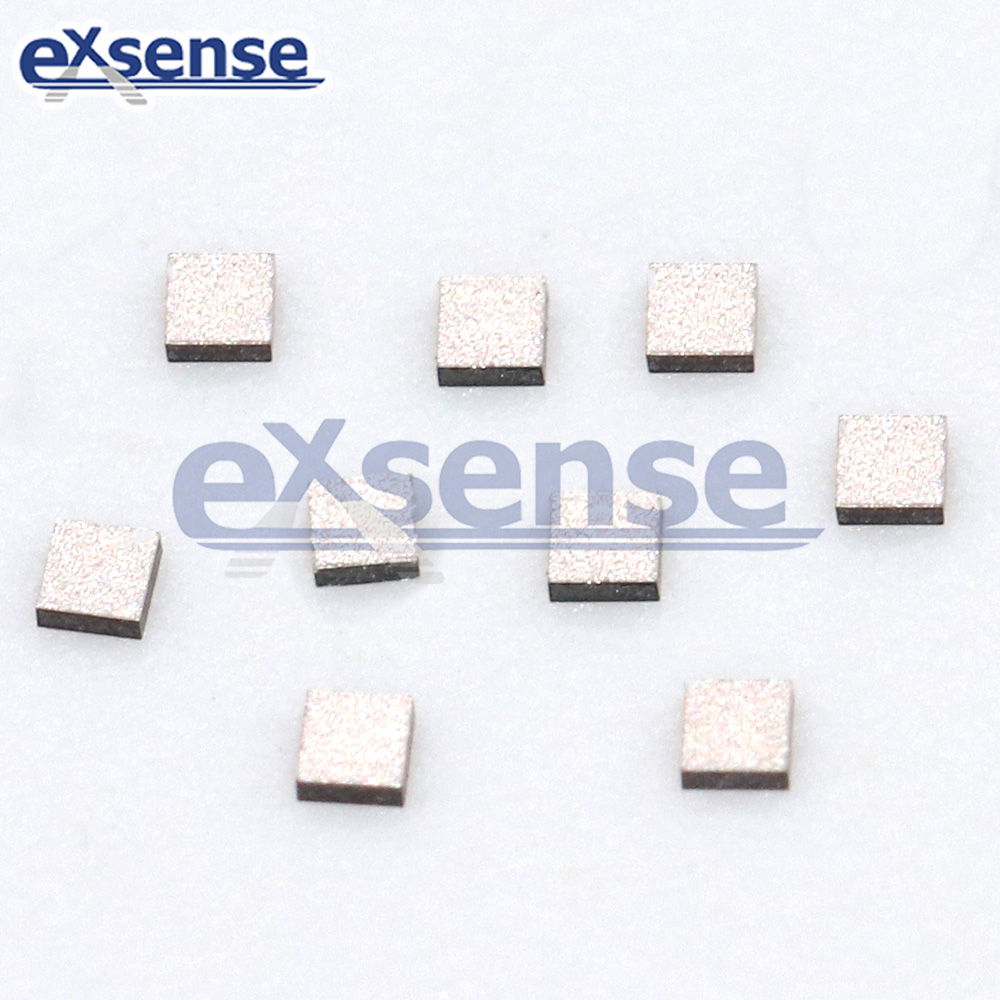

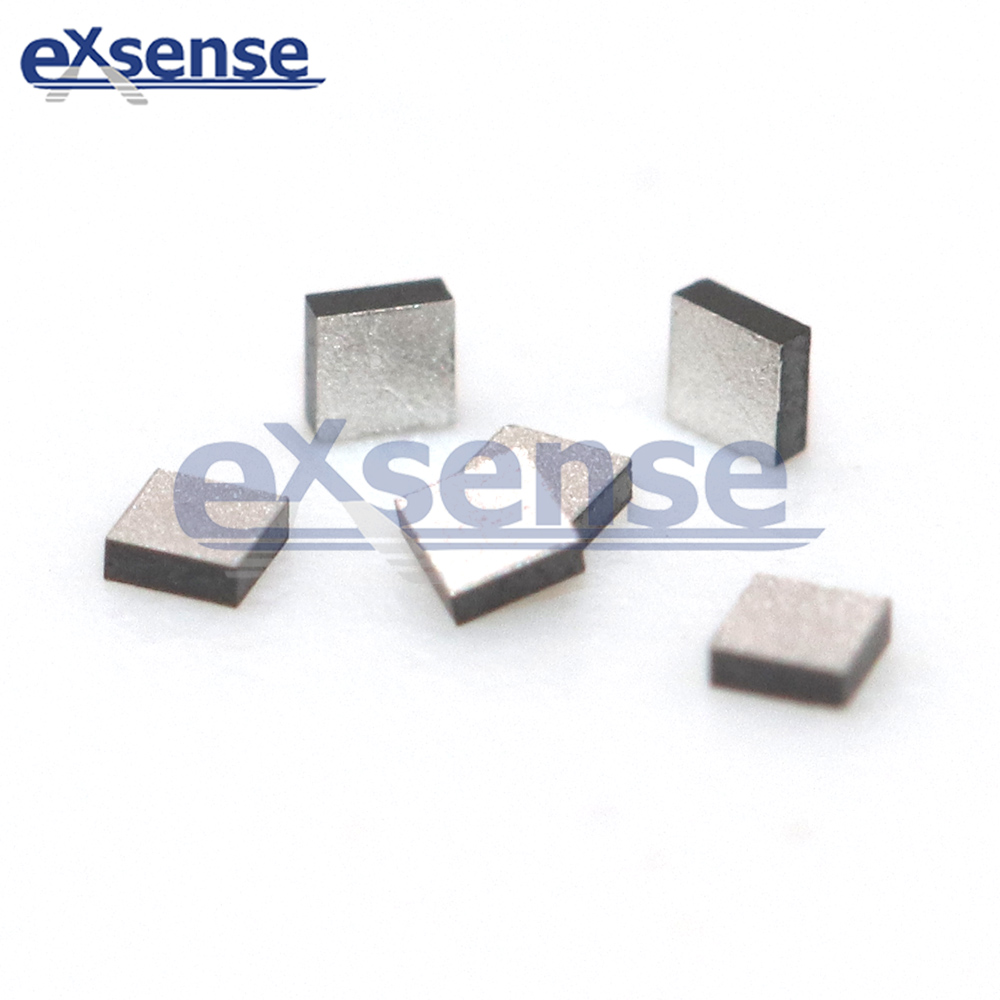

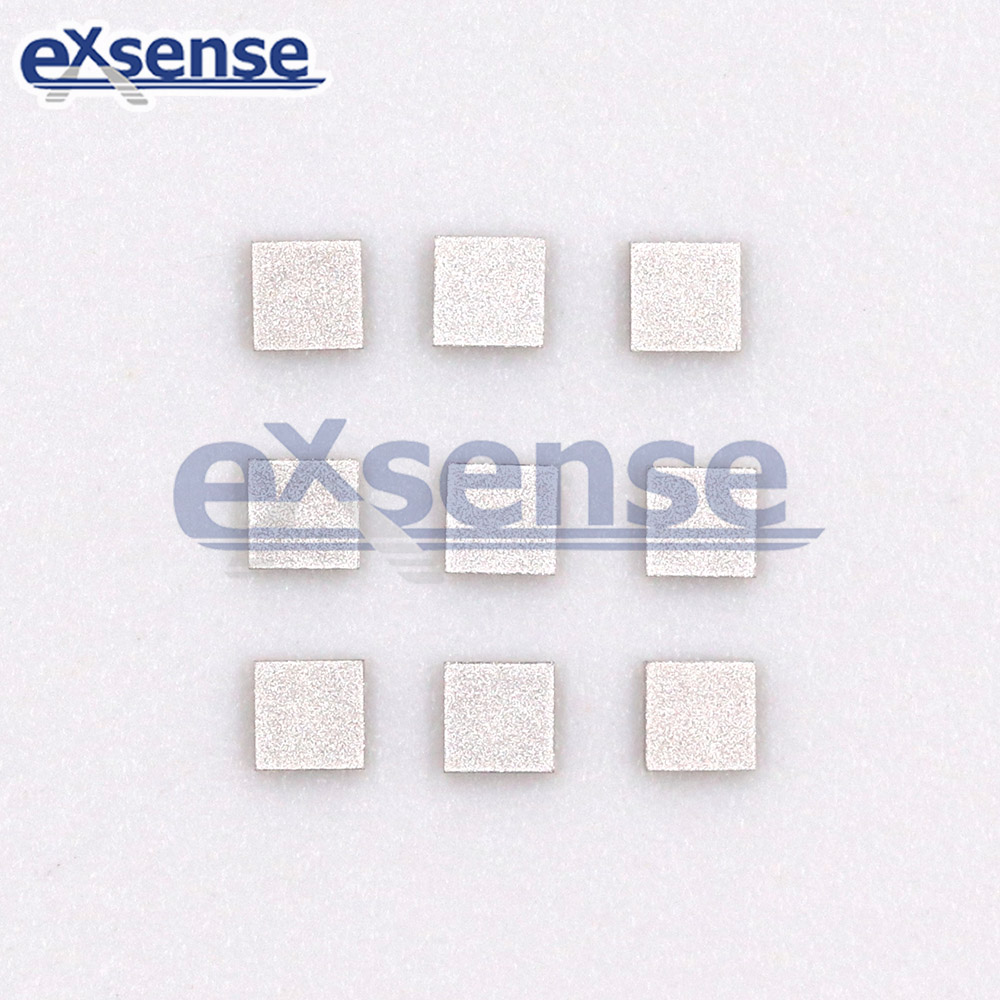

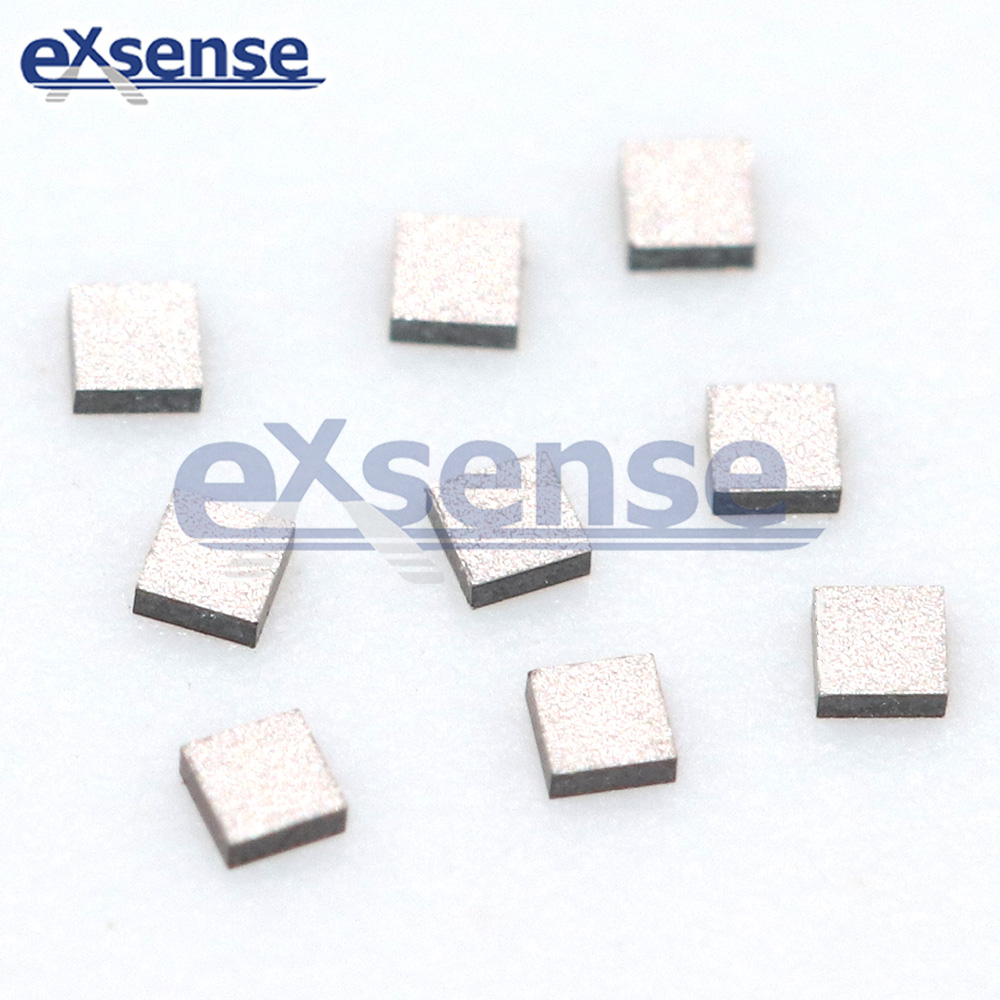

DT系列—银电极NTC热敏电阻芯片

DT系列NTC热敏芯片是表面镀银处理的高精度NTC芯片,适合混合设计多功能模块或高精度NTC温度传感器的制作。

特点:

1. 采用银电极,性价比高

2. 可采用金/银线邦定

3. 高可靠性,高稳定性

4. 体积小,快速反应

5. 精度可达±1%

6. 适合各种封装

7. 可根据客户要求定制不同尺寸及参数

应用:

1. 邦定(红外热电堆、IGBT、热敏打印头、集成模块、半导体模块、功率模块等)

2. 温度传感器、医疗测温

3. 家电类测温、智能家居、太阳能等

4. 汽车空调、汽车引擎等

尺寸:

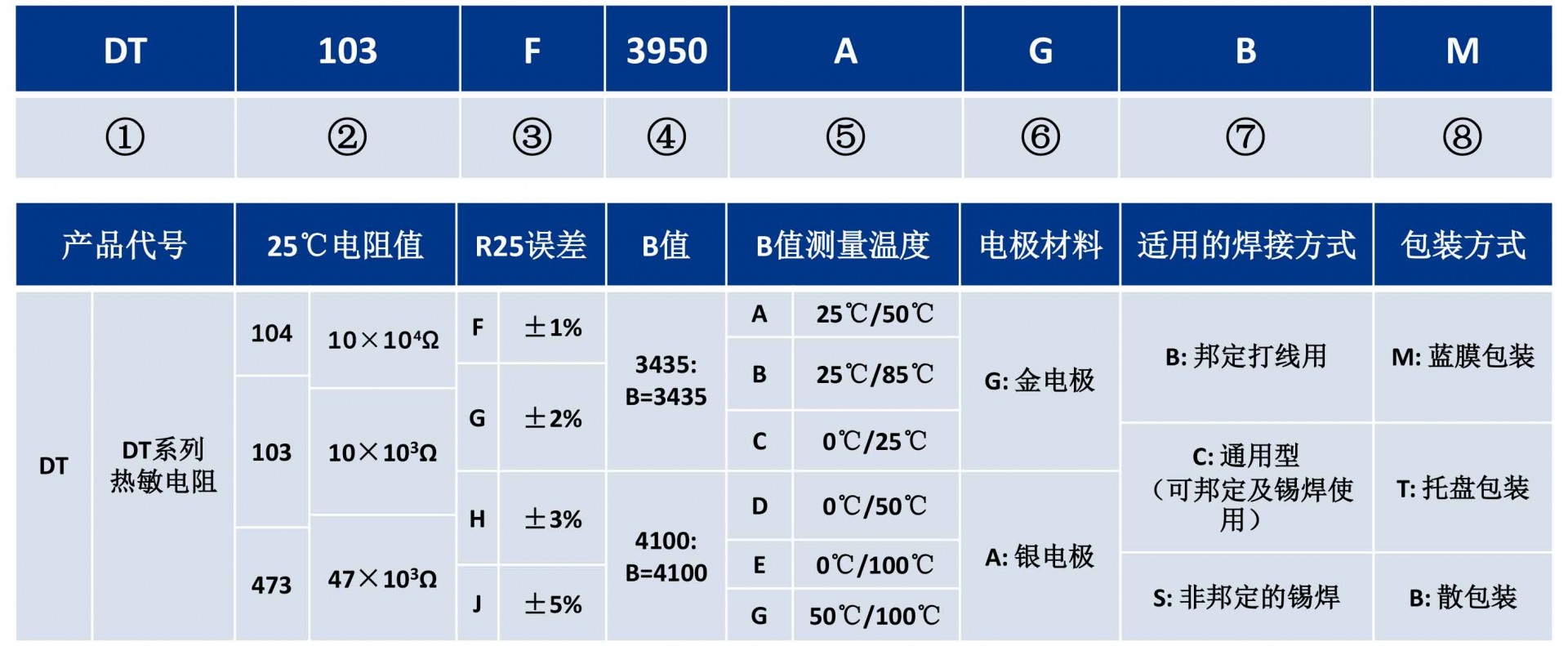

产品规格型号的表示方法:


电性能参数:

规格型号R25(KΩ)B(K)

常规尺寸(mm

L*W*T

额定功率:25摄氏度

(mW)(@25±0.5℃

在静止空气中)

耗散系数

(mW/℃)(T=25℃

在静止空气中)

热时间常数(s)
DT502□3950A5.0 39501.0*1.0*0.5

<60mW

~1.2

≤3
DT103□3435B10.0 34350.95*0.95*0.6

<60m

~1.2

≤3
DT103□3470A10.0 34701.0*1.0*0.5<60mW ~1.2≤3
DT103□3950A10.0 39501.1*1.1*0.46<60mW ~1.2≤3
DT203□3743A20.0 37431.1*1.1*0.6<60mW ~1.2≤3
DT303□3950A30.0 39501.0*1.0*0.55<60mW ~1.2≤3
DT473□4050A47.0 40500.45*0.45*0.25<10mW ~0.2≤2
DT503□3950A50.0 39501.0 *1.0*0.55<60mW ~1.2≤3
DT104□3950A100.0 39500.95*0.95*0.6<60mW ~1.2≤3
DT104□3964F100.0 39640.45*0.45*0.2<10mW ~0.2≤2
DT104□4100A100.0 41000.95*0.95*0.6<60mW ~1.2≤3


◆除了以上的尺寸及常规阻值,B值外,我司可做以下范围产品:
阻值 1kΩ ~ 1000kΩ
B值 3200K ~ 4500K
尺寸 0.3mm ~ 4.0mm

包装:
