温度传感器应用于空调里的工作原理

在我们日常生活中所看到用到空调里安装有几个温度传感器，空调里的温度传感器为负温度系数热敏电阻，简称NTC，其阻值随温度升高而降低，随温度降低而增大。25℃时的阻值为标称值。空调中常用的NTC有室内环温NTC，室内盘管NTC,室外盘管NTC这三种等。

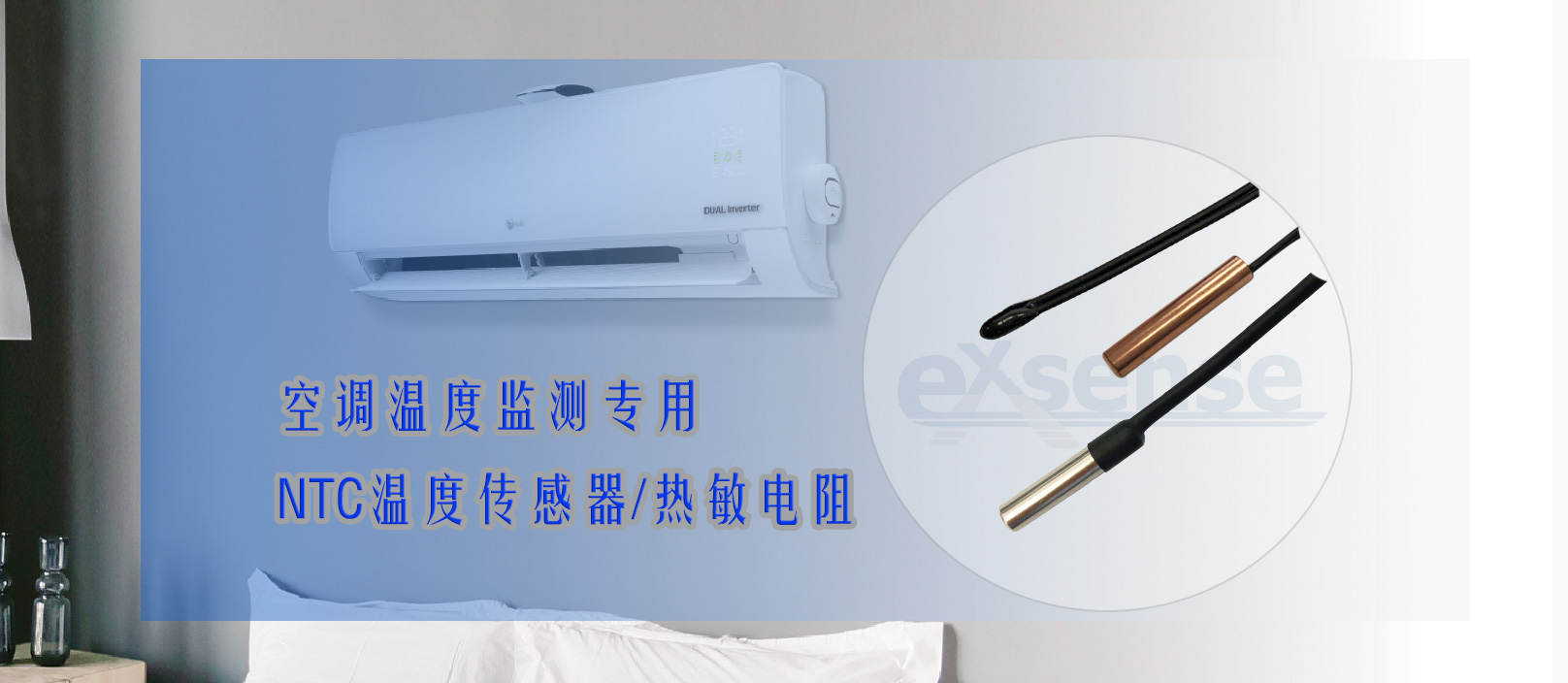

所采用的温度传感器有铜壳头部和塑胶头部两种，铜壳传感器主要用途为测量管路温度，而胶头传感器主要用于测量空气的温度。

空调的温度传感器是CPU的“侦察兵”，时刻监视各部件的温度变化，它将检测到的信息经CPU处理后，控制空调的运行。空调温度传感器都是和一个电阻串联以后，对电压进行分压，分压后的电压送入CPU内部。因为空调温度传感器采用的都是负 温度系数热敏电阻，即在温度升高时其阻值减小，温度降低时其阻值增大。空调CPU的输入电压规律就是;温度升高时，CPU的输入电压升高，温度降低时，CPU的输入电压随之降低。这一变化的电压进入CPU内部分析处理，来判断当前的管温或室温，并通过内部程序和人为设定，来控制空调的运行状态。

温度变化使NTC阻值变化，CPU端子的电压也随之变化，CPU根据电压的变化来决定空调的工作状态。 一般都以25度为准， 由于R1、R2、R3各串联电阻的阻值是恒定的，如果不考虑CPU接口的内阻电路阻值，那么要保证其A、 B、C三个CPU输入点电压为2.5V左右(在25度下)，RT1、RT2、RT3三个传感器就只能和三个串联电阻(R1、R2、R3)同阻值的传感器，否则该点电压压降偏离较多，这就是空调温度传感器的工作原理。
