定影棍NTC热敏电阻更换步骤

定影棍NTC热敏电阻更换步骤

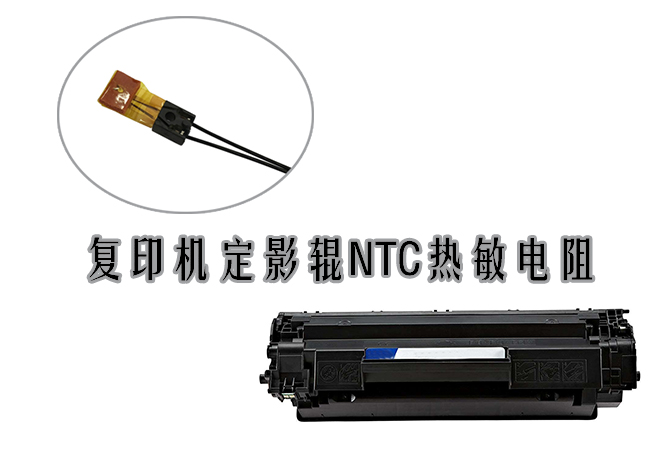

复印机定影棍所使用的热敏电阻都是负温度系数的热敏电阻，电阻的阻值随温度的上升而下降。主板用热敏电阻来检测定影热辊的温度，并保持在一个特定的温度范围内。当定影辊的温度低于预设温度时，热敏电阻就会接通定影灯的电源;当高于预设温时热敏电阻将切断定影灯的电源，如果定影辊因某些问题(如热敏电阻故障)而导致发热异常，在这种情况下，需要对里面的热敏电阻检测，并同时对定影单元中其它可能出现问题的部件进行检测与更换，如下提供了对定影的热敏电阻更换步骤：

（一）、拆下定影单元，并分离左右定影装置，移开旋钮1(1个螺钉）

（二）、拆卸支撑定影前盖板2的二个螺钉

（三）、拉出杠杆3，然后降低盖板2来脱开定影单元，拆下固定定影热敏电阻的螺丝后

（四）、拆卸定影单元的上盖板4（1个螺钉）

（五）、拆下固定的影热敏电阻的螺丝后，更换定影NTC热敏电阻，并重新安装所有拆下的部件5（1个螺钉，1个连接器）

（注意：在更换热敏电阻，用夹子正确地紧固导线，在热敏电阻与热辊相触的地方加上一点硅油）。
