NTC热敏电阻工作原理、优缺点及安装方法

一、NTC热敏电阻工作原理

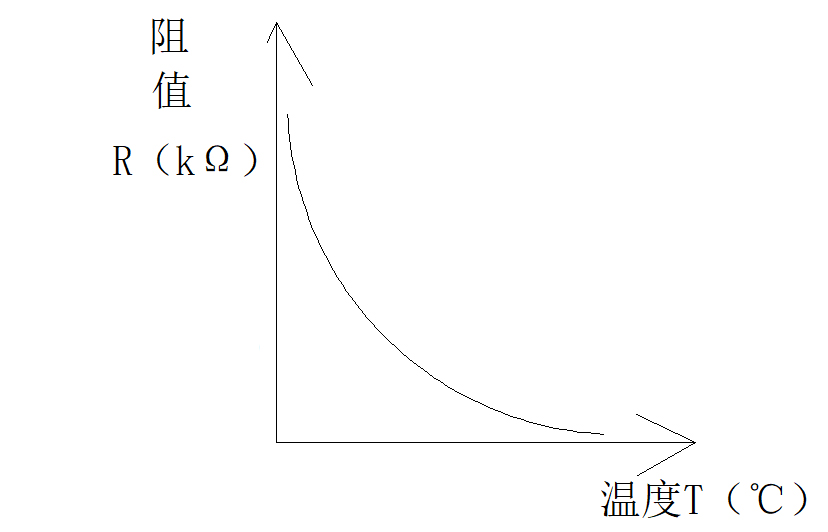

NTC热敏电阻作为应用广泛的温度元器件，通常采用锰、钴、镍和铜等多种过渡金属氧化物，经精确配比混合、高温烧结而成。其工作原理核心在于负温度系数（NTC）特性 ——当环境温度升高时，材料内部载流子浓度增加，导致电阻值呈指数级下降；温度降低时，电阻值则相应增大。通过精密电路测量电阻值变化，结合特定数学模型与校准参数，即可精准计算出被测物体的温度变化。

凭借其灵敏度高、响应速度快、高精度、高稳定性等显著优势，NTC 热敏电阻在众多领域发挥关键作用：在新能源汽车的电池热管理系统中，实时监测电池组温度，保障充放电安全；智能家居设备里，精准控制咖啡机、智能马桶水温；办公自动化设备中，为打印机提供定影温度监测；甚至在航天航空、高铁动车等高要求制造领域，也承担着严苛环境下的温度监控重任，确保系统稳定运行。

二、NTC热敏电阻的优缺点

1.NTC热敏电阻显著优势

快速响应：NTC热敏电阻具有极高的灵敏度，其反应时间短至0.3秒，能够敏锐捕捉到细微的温度波动，即使是0.1℃的温度变化，也能快速做出响应，及时将温度信号转化为电信号输出，适用于对温度变化监测时效性要求高的场景。

稳定可靠：凭借其优良的物理化学特性，NTC 热敏电阻在高温、潮湿等恶劣环境下依然能够保持长期稳定工作。在实际应用中，即使经历频繁的温度循环变化，其性能参数波动极小，不会对设备正常运行和使用寿命造成影响，为各类设备的温度监测提供了可靠保障。

微型化设计：NTC 热敏电阻体积小巧，头部尺寸紧凑，这种微型化的结构设计使其能够轻松集成到各种小型化、精密化的设备中。无论是智能手机、可穿戴设备，还是精密仪器仪表，都能适配安装，极大地拓展了其应用范围。

高精度测量：随着制造工艺的不断进步，NTC 热敏电阻的测量精度达到了较高水平。目前，其温度测量精度可达 0.05℃，电阻值精度可满足±0.5%、±1%、±2% 等不同精度等级要求，能够为需要精确温度控制的设备提供精准的温度数据支持。

2.应用局限

耐高温性能受限：NTC 热敏电阻的正常工作温度区间为 - 40℃至 420℃，虽然这一范围已能覆盖大多数应用场景，但在部分对耐高温性能要求极高的超高温领域等，该温度区间仍无法完全满足需求。不过，随着材料科学与制造技术的不断创新突破，未来有望拓展其耐温区间，以适应更多复杂、极端的工作环境。

三、NTC热敏电阻应用领域分类

1.新能源汽车

在新能源汽车领域，NTC热敏电阻深度融入整车温控体系，是保障车辆安全高效运行的关键元件。于IGBT模块中，它实时监测功率器件温度，避免因过热导致性能下降或器件损坏；在汽车电池系统，通过精确感知电芯温度，配合电池管理系统（BMS）优化充放电策略，预防热失控风险。此外，充电桩、充电座、水温油温监测、PTC 加热器温控以及 OBC 集成模块等，均需依赖 NTC 热敏电阻的高精度温度传感功能，确保新能源汽车全链路温控系统稳定运行。

2.智能家居

NTC热敏电阻常被制成NTC温度传感器，广泛应用于智能家居设备的温度监测与控制场景。在咖啡机、饮水机中，它精准调控水温，确保饮品冲泡温度适宜；智能马桶的座圈加热、冲洗水温控制，扫地机的电池及电机发热监测，都离不开NTC温度传感器的灵敏感知，为用户营造舒适、安全的家居使用体验。

3.自动化办公温度控制

自动化办公设备的温度控制环节中，NTC热敏电阻发挥着不可或缺的作用。以打印机为例，定影模块是决定打印质量的核心组件，NTC 热敏电阻安装于定影辊等关键部位，实时监测温度，通过反馈调节确保定影温度稳定，避免出现纸张粘连、图像模糊等问题，保障打印工作高效、高质量完成。

4.航天航空/高铁动车电力设备

在航天航空与高铁动车的电力设备领域，NTC 热敏电阻凭借其稳定可靠的性能成为温度监测的重要选择。变压器、电容器等电力设备在运行过程中会产生热量，若温度过高将影响设备寿命甚至引发故障。NTC 热敏电阻实时感知设备温度，为电力系统的热管理提供数据支持，确保航天航空飞行器、高铁动车等大型装备的电力系统在复杂环境下安全、稳定运行。

5.测温仪器

NTC 热敏电阻凭借高精度、快速响应等特性，成为制作测温仪器的理想元件。电子体温计通过 NTC 热敏电阻与人体接触，快速获取体温数据；红外测温仪利用其对红外辐射温度的敏感特性，实现非接触式测温。这些基于NTC热敏电阻的测温仪器，以高精度、便捷性等优势，广泛应用于医疗、工业检测、日常生活等多场景。

四、NTC热敏电阻安装方法及保存注意事项

（一）安装方法

1.直接焊接安装

NTC 热敏电阻常通过引脚与导线相连，或直接焊接至 PCB（印刷电路板）上。焊接时需严格控制焊接温度与时间，建议使用恒温烙铁，温度设置在 260℃-300℃之间，单次焊接时间不超过3秒，避免因高温导致热敏电阻性能化。焊接前需确保引脚清洁无氧化，焊接后及时清理残留助焊剂，防止腐蚀性物质影响元件寿命。若需在PCB板上安装，应提前规划布局，预留足够散热空间，确保热敏电阻与热源保持适当距离，避免局部过热干扰测量精度。

2.封装传感器安装

当NTC热敏电阻封装成温度传感器后，常用于水温、油温等场景的温度测量。安装时需使用螺丝、夹具或耐高温胶水等固定装置，将传感器紧密贴合在被测物体表面。例如，在测量液体温度时，需确保传感器探头完全浸入液体中，并做好密封处理，防止液体渗漏影响测量准确性；对于固态物体温度监测，可采用导热硅脂填充传感器与被测物体接触面，减少热阻，提升温度传导效率。安装完成后，需检查传感器与被测物体的连接稳定性，避免因震动、位移导致测量误差。

（二）保存注意事项

NTC热敏电阻多为非防水设计，保存时需重点防范环境因素对其性能的影响。应避免阳光直射，防止元件因长时间高温照射加速老化；严禁接触水分，杜绝雨水浸泡、潮湿环境存储，建议存放于相对湿度低于60%的干燥环境中。若需长期保存，可将热敏电阻置于密封防潮袋内，并放入干燥剂，定期检查干燥剂状态，及时更换失效干燥剂。此外，存放位置应远离强磁场、腐蚀性气体环境，防止电磁干扰或化学腐蚀损害元件性能，确保 NTC 热敏电阻在使用前保持良好的电气性能与稳定性。
