NTC温度传感器:提高汽车充电座使用安全性
2025.04.01

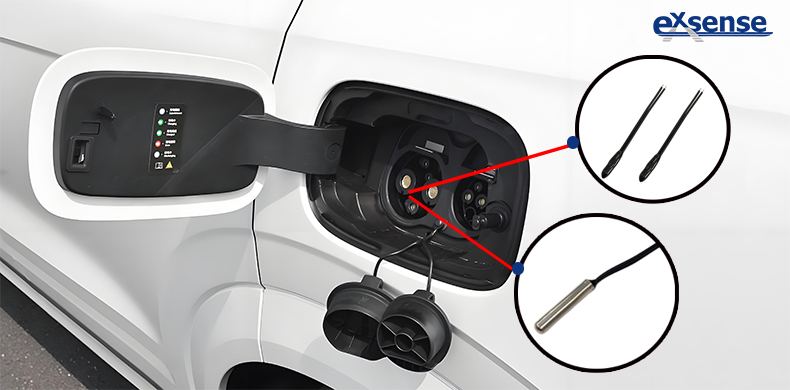

新能源汽车充电座(简称"充电座")作为连接充电桩与车辆的核心接口装置,承担着电能传输与数据通信的双重功能。充电座安装在汽车车身外部,在长时间高功率充电过程中,充电插座内部的接电端子会产生热量。NTC温度传感器能够实时监测充电座接电端子的温度,防止高温引起设备损坏。

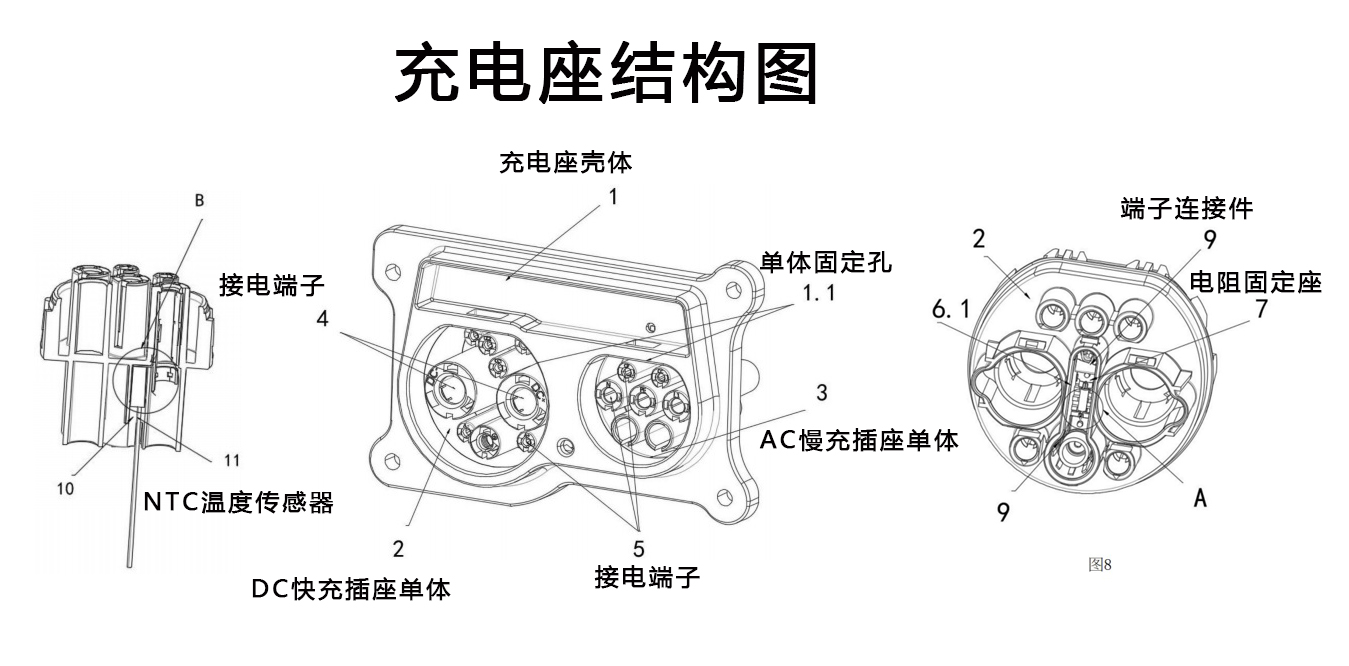

充电座核心组件一般由接电端子、充电座壳体、插座单体、测温NTC、导热片等组成:
1.接电端子组件:由高导铜合金连接器与弹性接触片构成,满足DC快充(200A/1000V)与AC慢充(32A-63A/250V)的差异化需求
2.绝缘壳体组件:采用阻燃PC/ABS复合材料,具备IP67防护等级
3.温度监测模块:集成NTC温度传感器及导热硅胶片的热管理单元
4.通信接口:符合GB/T 27930标准的CAN总线通信协议接口

整个接电端子一般由连接器和接触片组成,DC快充插座单体或AC慢充插座单体内旁均设有测温NTC。
测温NTC温度传感器,即Negative Temperature Coefficient的缩写,翻译为负温度系数,指的是一种电阻式温度传感器。NTC可以测量环境温度,因为它的电阻随着温度的变化而变化。NTC的电阻随温度升高而逐渐降低,因此它的温度系数通常取负值,由于其负温度系数能很好应用于充电座温度监控。
细说下NTC温度传感器如何提高充电座使用安全性:
1.温度监控
在充电过程中,导热部和导热片利用热量传递的方式,将热量由接电端子传递至测温NTC,保证测温NTC 可以迅速获取接电端子的温度参数。接电端子控制端会设置正常温度范围(-20℃至 50℃),当NTC温度传感器监测到接电端子温度高于50℃,控制端会立即降低充电电流,防止损坏充电设备。
2.安全保护
如果接电端子温度升高超过安全阈值(60℃),且一直有持续升高的趋势,充电管理系统接收到信号后,会马上中断充电,防止充电座因过热而损坏,同时避免电池过充,延长电池使用寿命,避免因温度过高而产生的汽车燃烧等安全事故。
3.故障预防
通过持续监测温度,NTC 温度传感器可以及时发现充电座中可能存在的异常发热情况。例如,当充电座内部出现接触不良、短路等故障时,会导致局部温度升高,NTC 温度传感器能在故障初期检测到温度异常,提前预警,以便及时进行维修,避免故障进一步恶化引发安全事故。
总结:NTC温度传感器在汽车充电座中的应用不仅确保了充电过程的安全性和效率,还通过精确的温度控制优化了设备的性能和使用寿命。随着技术的不断进步,NTC温度传感器将继续在汽车充电领域发挥重要作用,提升用户体验和设备的可靠性。
