充电桩热管理离不开NTC温度传感器

随着中国电动汽车市场近年来的迅猛发展，充电基础设施建设已进入高速增长阶段。因此充电设备（充电桩）安全性能的保障成为了行业关注的核心议题。其核心电子元件与功率模块在运行过程中会产生显著热效应，特别是在大功率快充场景下，热积累速率可达常规工况的2-3倍。长期高温工作会导致充电效率下降，重则还会引起元器件老化和热失控风险。由此看来，对于充电桩温控是不可忽视的技术关键。

如何实现热管理温控？

充电桩在给汽车正常充电过程中，控制模块会对NTC温度传感器读取的数据进行融合滤波、CNN分析后智能判断予以反馈。当NTC温度传感器监控到充电桩内部温度较高时（高于工作中心温度50℃），温控器会利用PID算法控制风叶电动机转速实现强制风冷，通过散热风扇转动把热量吹出从而来降低外壳内温度，防止温度过高而损坏设备。

充电桩预设安全温度值通常是85℃，当NTC温度传感器监测到元件温度高于这个值，控制模块会马上控制充电模块，断开充电电源。防止温度过高而引发安全事故。

下方详细讲解一下NTC温度传感器的安装位置

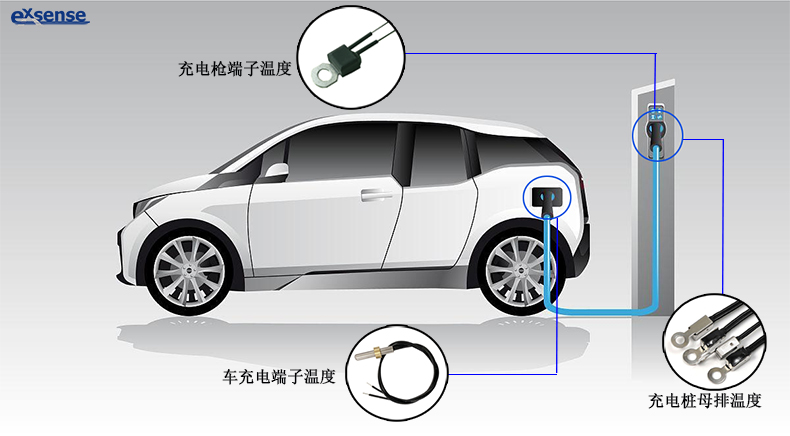

NTC温度传感器分别安装在充电模块、温控模块、充电接口处等位置，对充电桩多个器件起到温控作用，全面保护充电设备和人车安全。

1.电源模块内部：安装在功率器件（如IGBT、SiC MOSFET）或散热片表面，用以监测AC-DC转换过程中功率器件的温度，防止过热损坏。

2.充电枪头与线缆连接处：嵌入充电枪插头内部（靠近金属触点）。检测大电流传输时接触点的温升，避免因接触电阻过大导致熔损或火灾。

3.控制模块PCB板：靠近主控芯片（MCU）或功率驱动电路。为了保护核心控制电路免受高温影响，防止逻辑错误或死机。

4.散热系统风道或液冷管路：安装点在散热器出风口、液冷回水管路附近，评估散热效率，动态调节风扇转速或液冷泵流量。

NTC温度传感器是充电桩热管理的“神经末梢”，通过精准布局在发热核心区域，结合智能算法实现动态温控。充电桩NTC温度传感器将向更高精度、更可靠的方向发展，提升充电系统安全性。未来随着超充技术（如800V高压平台），液冷和半导体散热技术（如TEC）的应用，NTC将会进一步提升温控效率。
