NTC温度传感器工作原理及应用领域分析

一、什么是NTC温度传感器

NTC温度传感器(Negative Temperature Coefficient，即负温度系数)由NTC热敏电阻、探头(金属外壳、塑胶外壳、环氧塑封、玻璃封装等)、电子导线以及端子连接器组成。

NTC温度传感器结构组成

1.感温元件：作为NTC温度传感器核心部件，由半导体材料（如氧化镍、氧化钴等）制成NTC芯片。这些材料具有负温度系数特性，电阻值随温度升高而降低。

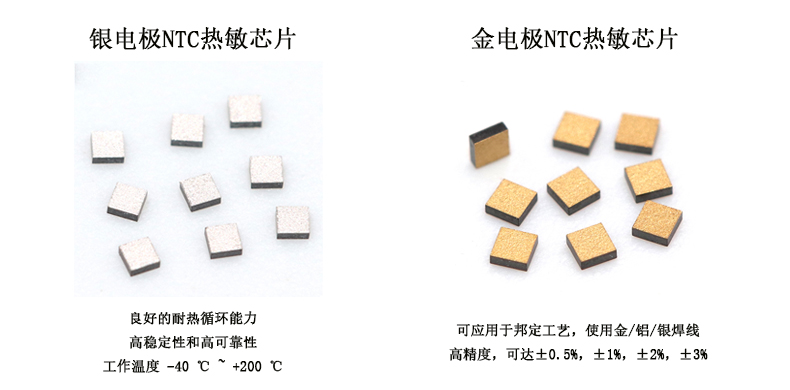

NTC芯片分为金电极和银电极两种。金电极芯片涂覆金浆，银电极芯片涂覆银浆，这些涂层便于信号传输和连接。

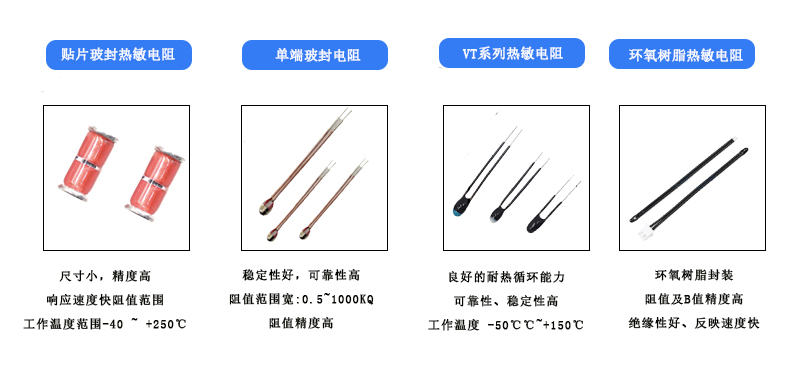

NTC芯片同时可以通过环氧塑封或玻璃封装做成各种NTC热敏电阻--感温元器件。

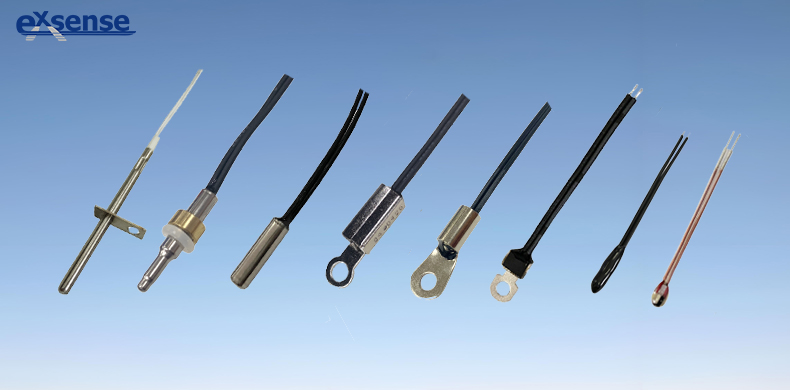

2.外形设计：

NTC温度传感器外形、材质可根据不同应用和需求定制，一般包括子弹头型、直管型、地环型等。材质会采用316L不锈钢、R8-5M 黄铜镀镍地环、镍、黄铜等，可根据自身应用环境以及使用工况进行合理选材。

3.引线：引线作为传感器与主控板连接的导体，确保温度信号能够准确传输。引线作为传感器与主控板连接的导体，常见引线材质有PVC、XLPE、TEFLON等，可做双并线、单线、护套线。这些材质具有不同的耐温性能，可以根据实际应用需求进行定制。

4.端子/连接器:用于连接控制板、PCB等，确保传感器与控制系统之间的稳定连接，可根据实际连接方式和应用环境选材。

二、工作原理

NTC特性: NTC的阻值随温度升高而迅速减小。这一特性使其在温度监控领域具有广泛应用。

NTC热敏电阻是一种以过渡金属氧化物（如氧化镍、氧化钴等）为主要原材料，经过高温烧结而成的半导体陶瓷元件。它具有非常大的负温度系数，电阻值随环境温度或因通过电流而产生自热而变化，在一定的测量功率下，电阻值随着温度上升而迅速下降。利用这一特性，可以通过测量NTC热敏电阻的电阻值来确定相应温度，从而实现温度检测和控制。

三、NTC温度传感器在多领域应用场景列举分析

由于其高精度高可靠高灵敏性能，广泛应用于新能源汽车、高端消费电子、自动办公化、储能与工控等多领域。

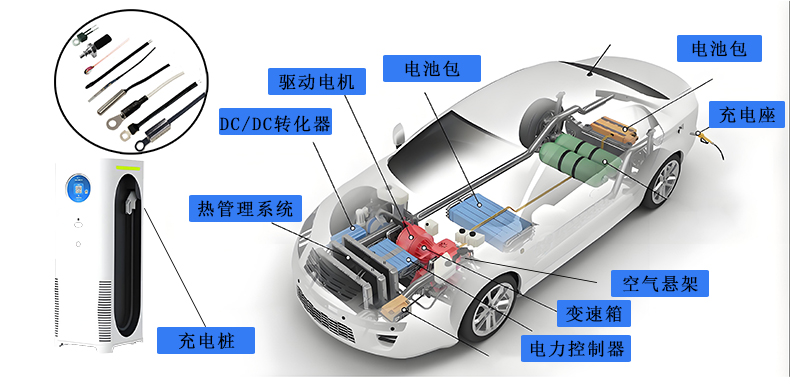

1.新能源汽车

通常使用地环头系列，具备高可靠高稳定高精度性能，用于监测新能源汽车部件包括:汽车储能电池、变压器、BMS、OBC、PDU、驱动电机、汽车悬架、充电桩、充电座、加热方向盘/座椅/后视镜等。能够精准监测设备温度，起到高温预警，安全保护等作用。

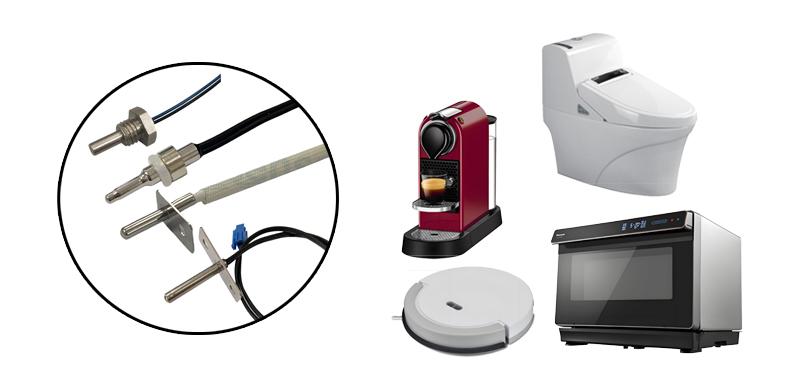

2.高端消费电子

主要用于咖啡机，扫地机，蒸烤箱，智能马桶，恒温浴室，饮水机，恒温水龙头，加热毛巾架等。消费电子NTC温度传感器反应时间可达0.5s，具有温度响应时间快、高防水性能，适合检测水温。

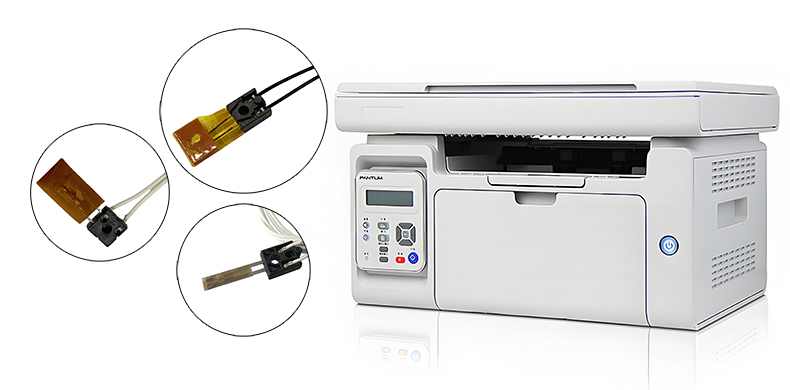

3.自动化办公

一般用于打印机、复印机温度监测，通过实时监控制打印头或热敏纸温度，确保打印机在安全、高效状态下运行，提高打印质量，延长设备寿命，并减少能源消耗。

4.储能与工控

储能系统中集装式电池排布紧密且环境相对封闭，电池热量容易集聚而导致温升过高，进而影响电池寿命和使用性能。所以，NTC温度传感器热管理对于储能和工控系统安全、可靠运行具有重要意义。

肇庆爱晟传感器自主研发生产NTC热敏芯片、热敏电阻，温度传感器。由于高精度高可靠高灵敏性能，被广泛应用于办公自动化设备、高端消费电子、新能源汽车、储能与工控等领域。可根据不同应用不同材质进行型号咨询，能按需定制。
