温度精准控制：NTC温度传感器保障汽车充电座性能

新能源汽车充电座是专为电动汽车（包括纯电动车和混合动力车）设计的充电设备，旨在为这些车辆电池储备电能。充电座通常配备多种充电接口，以满足不同型号电动汽车的充电需求，因此在实际生活中得到广泛应用。

长时间充电过程中，充电座内部不可避免会产生大量热量。为了解决这个安全难题，充电座内通常会配置NTC温度传感器，负责实时监测充电座温度变化，以预防设备因过热而引发损坏或安全事故，确保充电过程安全和高效。

一、NTC温度传感器工作原理

NTC（Negative Temperature Coefficient）温度传感器是一种广泛应用于温度监测的元件，其核心特性是随着环境温度的下降，其电阻值反而升高。这种负温度系数效应使得NTC温度传感器在温度控制领域中具有广泛应用。

二、充电座结构构成及NTC温度传感器安装要点

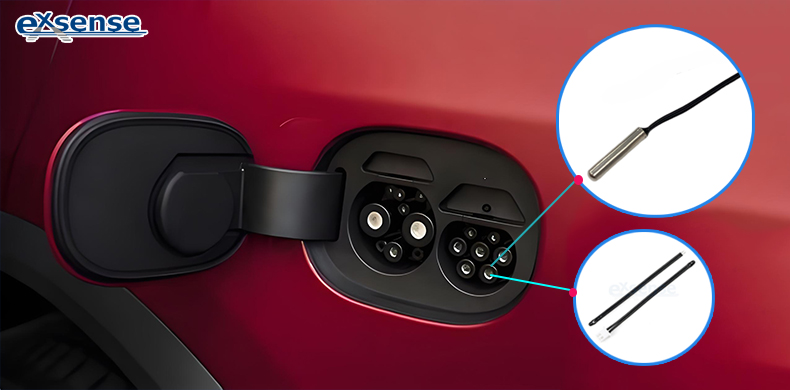

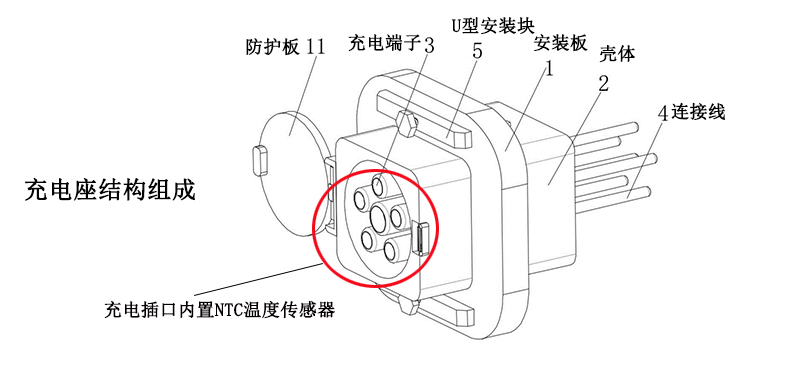

新能源汽车充电座通常由充电端子、壳体、安装板、连接线等几个核心部件组成。为了能实现对充电座实时温控，NTC温度传感器被安装在充电接口附近，这有助于防止过热，确保充电安全。尤其是当高功率充电时，接口处温度会明显上升，因此对这一位置温度监测是非常重要。

在充电座的设计中，NTC温度传感器常采用插入式安装方法，将传感器直接嵌入到充电座内部，这种安装方式不仅确保了传感器测量的精确性，还增强了其可靠性，为充电座稳定运行提供了有力保障。

三、如何确保充电座的安全性能？

在充电过程中，充电座及其配套电池可能会产生大量热量，内部过热可能会导致设备损坏，更甚至于会引发火宅等安全事故。因此，使用NTC温度传感器对充电座进行温度监测，对于提供安全保护和优化充电效率至关重要，能够提前预防安全事故的发生。

以下是NTC温度传感器保障充电座安全性能的具体措施

1.温度监控：NTC温度传感器安装在充电座的关键位置（如充电接口），以实时监测温度变化。传感器将测得温度值转换成电信号并发送给控制单元进行处理。

2.安全保护：充电座正常最佳工作温度是0℃到40℃，在充电过程中，由于电流流动和电池化学反应，充电座内部温度会升高。内置NTC温度传感器可以实时监测到温度变化，当温度升高到安全范围值（设置不高于60℃），控制单元会自动停止充电或降低充电功率，保护充电座和汽车电池安全使用。

3.提升充电效率：NTC温度传感器通过温度监控把数据传给控制系统，可根据这些信息调整充电功率。当充电座温度过高时，控制单元可以降低充电功率，减缓充电速度，以降低组件温度。当温度过低时，则会增加充电功率，从而达到安全温度范围内最高充电效率。

鉴于充电座对安全性能的高要求，需要选择一款可靠性、稳定性高的NTC温度传感器，根据不同型号配比，通常会采用环氧头包封系列或直管金属头系列。用户可根据自身产品需求来进行选择。常规使用电阻参数为10K、50K、100K等，可选B值包括3435、3470、3950、3977等，以满足多样化的温度监测需求。

结论：NTC温度传感器在保障充电座安全性能中发挥着至关重要的作用。通过温度监控、安全保护、提高充电效率等性能，这种精准温控机制不仅保护了充电设备和电池免受损害，还有助于延长电池使用寿命，从而提高了整个充电系统可靠性和经济效益。

图片内容摘录于专利号：CN202323443804.2
