讲解不同款NTC温度传感器结构组成和安装方法

先来了解NTC温度传感器应用原理

NTC温度传感器的核心特性是其电阻值随着温度的变化而变化。具体来说，NTC温度传感器的电阻值在温度升高时会降低，而在温度降低时则会升高。这一物理特性，让NTC温度传感器对温度变化感应非常灵敏。

NTC温度传感器结构组成

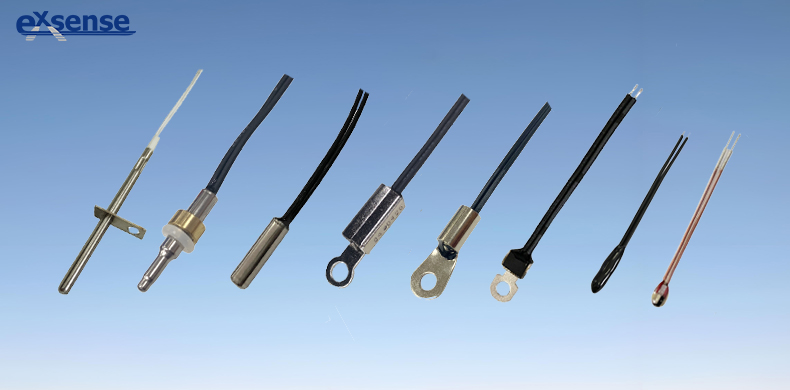

NTC温度传感器常规类型分别是玻封系列、环氧塑封系列、金属或塑胶外壳封装系列、一体注塑成型系列等。接下来简单讲解下几款通用系列结构组成：

1.感温元件：这是NTC温度传感器的核心，由半导体材料（如氧化镍、氧化钴等）制成陶瓷芯片，具有电阻值与温度成反比的物理特性。陶瓷芯片同时可以通过环氧塑封或玻璃封装做成各种感温元器件。

2.封装/灌装：

环氧树脂封装：使用环氧树脂材料封装感温元件，这种封装方式相对简单，头部尺寸较小，适用于电池包以及部分小家电类产品。

金属、塑胶外壳封装：感温元件通过环氧树脂或高温胶封装在外壳里面，具有较好的抗压能力与防水能力，适用于多重应用场景，如新能源汽车、工控类、智能马桶、咖啡机、高温烤箱等。

3.外形设计：

子弹头型：一般使用不锈钢材质，子弹头具有感温头尺寸小的特点，使传感器感温速度更快。通常应用于测量水温，如智能马桶、咖啡机、饮水机、热水器等。

直管型：直管型设计简单，适用于直线连接和一般温度监测。

地环型：地环外壳，又称为线耳端子，适合安装在平面上测温，一般使用锁螺丝方式安装，具有安装方便、可靠性高等优点。适用于各种工控类产品使用。

4.引线：引线作为传感器与主控板连接的导体，主要使用材质有PVC、XLPE、TEFLON等，可做双并线、单线、护套线。不同材质，耐温不同，根据实际应用定制。

NTC温度传感器分别有哪些安装方式？

1.贴面安装：使用硅胶把NTC直接贴装在被测物体表面，一般适用于安装面积较小的产品上。

2.插入式安装：这种安装方式一般适用于带金属外壳产品，比如测水温用子弹头外壳产品，测烤箱腔体使用金属直管类产品等。插入式安装方式，NTC可以直接与液体接触，能更精准快速测温。

3.固定片安装：一般适用于地环类外壳，采用锁螺丝或者激光焊接方式，安装在被测物表面。这种方式通常应用于变压器、逆变器、充电座、BMS等产品上，具有抗压性和稳定性强的优点。

NTC温度传感器因其高灵敏度、高精度、稳定性强，被广泛应用于高端消费电子、新能源汽车、储能与工控、办公自动化等领域。根据不同应用场景与安装需求定制，对被测物进行快速精准控温，保证其安全性与可靠性。
