车用逆变器NTC温度传感器

车用逆变器，也称作电源转换器，能够将车辆中12V直流电转换成220V交流电来供应日常电器使用。车主可在汽车上连接使用各种交流电设备，例如手机、电风扇、电饭锅、车载冰箱等，是一款能给生活带来很多便利的车用电子元件。

在逆变器工作时，驱动电路会在电流长期转换下产生大量热量，如果这些热量无法散发出去，就很容易造成逆变器高温短路。散热系统能把驱动电路产生的热量散发出去，但是当散热系统也处于高温情况，那么整个逆变器都会处于危险状态，所以驱动电路和散热系统的温控尤为重要。NTC温度传感器主要用于实时监控其内部散热系统和驱动电路的温度变化，确保逆变器能正常工作。

接下来先分析一下逆变器结构组成，让大家能更深入了解其温控重要性。

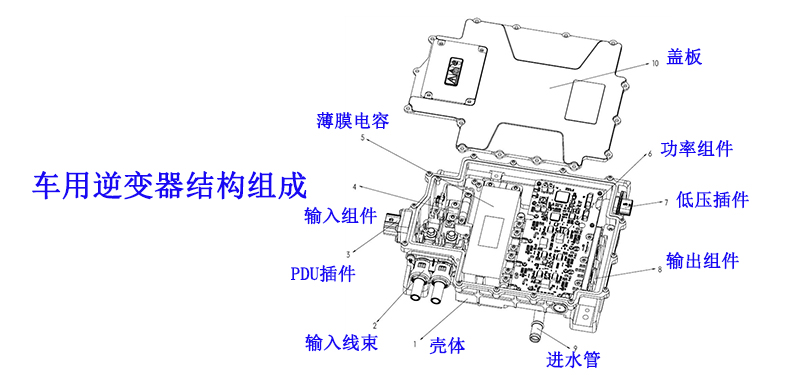

车用逆变器主要由壳体、输入线束、PDU插件、输入组件、薄膜电容、功率组件、输出组件等组成。

输入组件：支撑座、接地排、磁环、Y电容、正极板、负极板

功率组件：IGBT、PCB等

输出组件：交流极板、交流支座

逆变器在长期工作下，驱动电路和散热系统都需要实时温控，防止高温烧坏。NTC温度传感器可以起到实时温控，故障诊断，节能降耗等作用，我们来细说一下：

1.温度监测及控制：逆变器工作温度通常为-20℃到85℃，在进行电流转换过程中会产生一定热量，NTC温度传感器主要是监测其温度变化，当温度异常时，控制单元会降低逆变器输出功率，减少热量产生，防止元件因高温而损坏。

2.故障诊断：NTC温度传感器主要根据温度数据判断元件是否损坏，当数据出现异常时，会对元件进行诊断并根据情况进行维修或调整。

3.节能降耗和延长使用寿命：通过周期性精确测量逆变器温度变化，可以输出合适工作方案，让逆变器在转换电能同时还能节约能耗。还能建立温度和逆变器的关系模式，预测其工作寿命，在对应时间内进行优化改整，适当延长工作寿命。

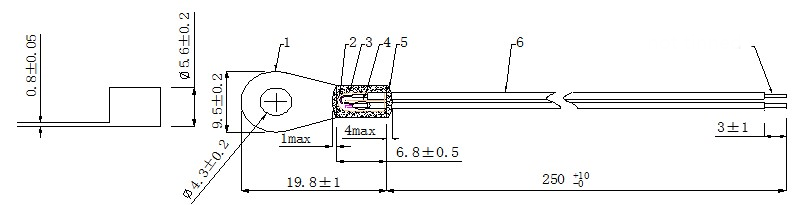

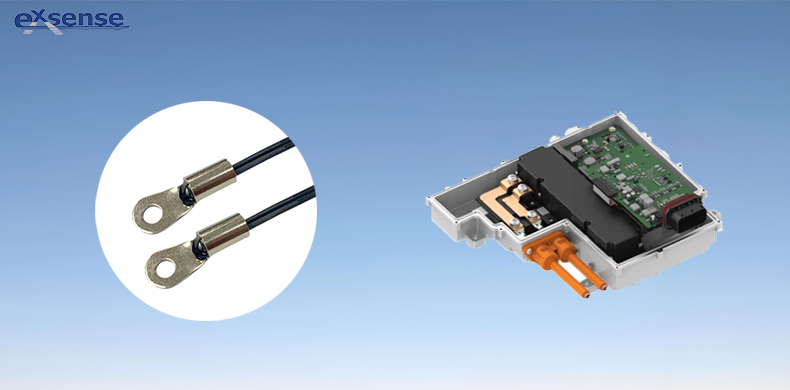

爱晟传感器自主研发这款车用逆变器NTC温度传感器，由地环金属头封装而成，反应速度快、安装方便、头部尺寸可根据需求定制，还能应用于BMS系统，充电桩、电池包等其他设备。

作为一款能转化电能的元器件，车用逆变器对于人们日常生活和旅游出行提供了很大帮助。NTC温度传感器作为保护其正常工作的组件，更加有着不可缺少的作用。随着社会技术发展，除了温控、故障诊断、节能降耗和延长寿命外，NTC温度传感器会发挥着更大的作用。

部分图片摘录于专利号：CN202120649971.4
