高灵敏高可靠紧贴式NTC温度传感器

NTC温度传感器大多采用金属外壳对玻封热敏电阻进行保护，并用环氧树脂灌封，在使用前将NTC温度传感器安装在基座设定位置上，用于对发热体测温。然而，此种温度传感器受到金属外壳以及导热性能较差的环氧树脂限制，感温距离较长，测温误差较大，测量精度不高；而且，环氧树脂不耐高温，使得此种温度传感器不能长期在高温环境中正常工作。

因此，需要一款紧贴式温度传感器，其能够与待测温物体紧密接触，测温精度与灵敏度高，且安装和使用方便。

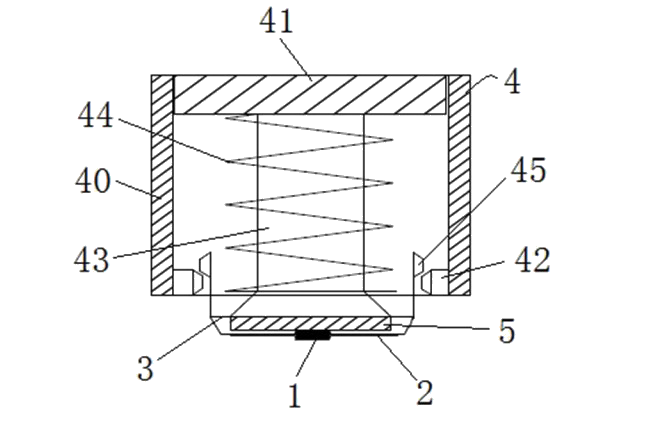

紧贴式温度传感器的制备方法如下：

(1)准备平头轴向NTC玻封热敏电阻1；

(2)将聚酰亚胺膜2裁成适合的尺寸,数量为2片，把NTC玻封热敏电阻1放在两片裁好的聚酰亚胺膜2中间，粘贴合成，并使NTC玻封热敏电阻1的引脚露出3mm。

(3)在NTC玻封热敏电阻1与金属基板3之间粘贴一块耐高温硅胶海绵5，使用电容式高温焊接工艺与金属基板3焊接在一起。

(4)将已经焊接好的金属基板3与开关装置4的底座42扣合在一起，完成组装。

紧贴式温度传感器有以下优点：取消了金属外壳和环氧树脂的保护，改用聚酰亚胺膜进行封装，缩短了感温距离，测温精度与灵敏度有了明显提高，可长期在100℃～200℃高温环境中正常工作，且更符合环保要求，更利于产品销售；基于开关原理结构设计，可以使热敏电阻与待测温物体紧紧贴在一起，采用金属基板来安装热敏电阻能够进一步提高导热效率
