智能马桶与NTC温度传感器
2022.03.19

当今,由于智能马桶卫生、舒适、方便等优点,使得智能马桶在国外很受欢迎,从商用到家用,随处可见,而国内的一些高档场所和部分家庭也开始使用智能马桶。

它拥有多种特别的功能:臀部清净、下身清净、移动清净、坐圈保温、暖风烘干、自动除臭、静音落座,等等。消费者使用的时候很方便,可以通过按钮面板来进行操作,还可以用遥控装置以实现这些功能。

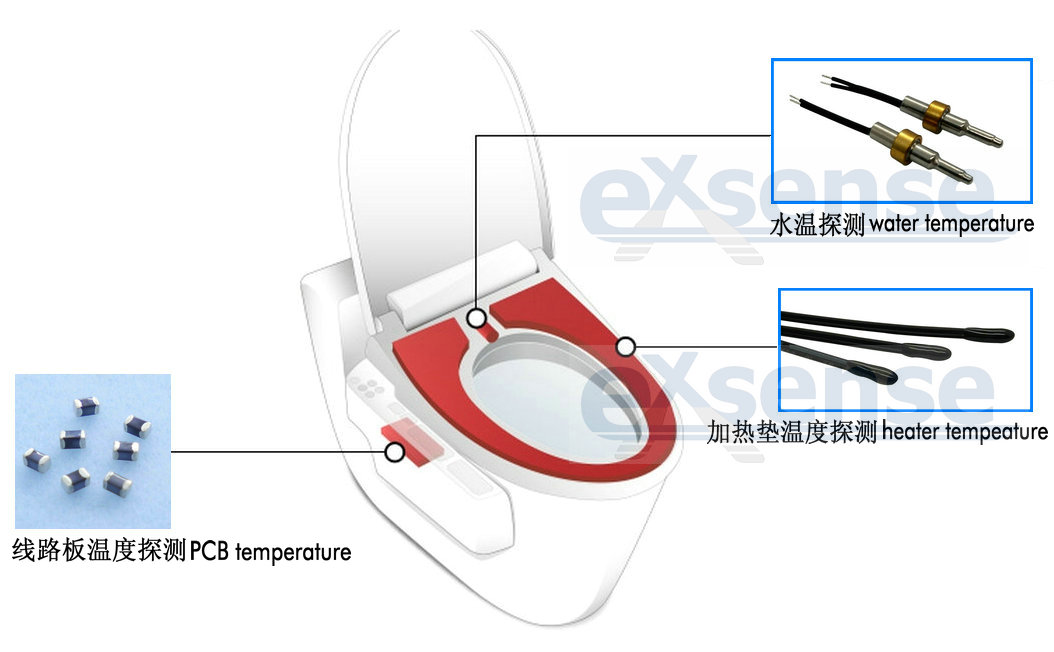

温度传感器是智能马桶上必不可少的组成部分,有三种功能NTC热敏电阻温度传感器在智能马桶上发挥重要功能,如下图所示:




1、贴片式NTC热敏电阻——这个贴片热敏电阻是用于智能马桶线路板上测温使用,SMT形式封装,尺寸小,占用空间小,安装灵活。

2、子弹头式NTC温度传感器——这个传感器用于清洗杆水温的探测,其响应速度快,3秒以内,最快达1秒,非常切合用户舒适体验,此封装设计还可以防水,用于智能马桶上不担心潮湿问题。此外,还可以选用其他形式的封装,比如法兰型的。

3、环氧封装NTC热敏电阻——这个热敏电阻用于智能马桶座垫圈温度的探测,使用户不管春夏秋冬坐上去都感觉非常舒适。



三种NTC热敏电阻温度传感器的参数参考如下:

种类

阻值

精度

使用温度范围

备注

贴片NTC热敏电阻

R25=10KΩ

±1%~5%0.3~1.5℃)

-40~125℃

可使用其他参数

子弹头式NTC温度传感器

R40=26KΩ

±1%~5%(0.3~1.5℃)

-40~150℃

可使用其他参数和封装

环氧封装NTC热敏电阻

R50=15KΩ

±1%~5%(0.3~1.5℃)

-40~125℃

可使用其他参数和封装
