高防水高防油温度传感器
2022.01.25

现有技术高防水高防油温度传感器存在以下缺陷:一方面,需要金属外壳3’进行保护,且头部较大,不适合在狭小空间中安装;另一方面,其中环氧树脂4’防止液体渗入的性能并不高,导致含玻封热敏电阻1’的感温头连同导线2’都不能放进水或者油里使用,且环氧树脂4’与导线2’的绝缘层不能完全熔合,同样造成该温度传感器不适用于液体类的测温。


因此,爱晟提供一种用于狭小空间高防水高防油温度传感器,其具有体积小、适合在狭小空间中安装、防止液体渗入的性能高等优点



一种用于狭小空间高防水高防油温度传感器,包括玻封热敏电阻、两根导线、内绝缘层和外绝缘层,所述玻封热敏电阻的两个引脚分别与所述两根导线冷压连接,形成第一连接处和第二连接处;所述内绝缘层包覆于所述第一连接处的外表面,所述第二连接处位于所述内绝缘层的外部;所述外绝缘层将所述玻封热敏电阻、内绝缘层和第二连接处一起封装;所述导线的外表面设有绝缘层,所述内绝缘层、外绝缘层和导线的绝缘层均采用相同的可熔接的绝缘材料,并通过热加工相互熔接。所述温度传感器中,利用内绝缘层和外绝缘层的双层结构进行封装,取代了现有技术使用的环氧树脂和金属外壳,能够显著缩小体积,使所述温度传感器适合在狭小空间安装。其次,所述内绝缘层、外绝缘层和导线的绝缘层采用同一种材料,能够完全熔合在一起,克服了现有技术中环氧树脂与导线的绝缘层不能完全熔合的缺陷,显著地提升了密封性能,赋予温度传感器极高的防水性和防油性。再者,将内绝缘层仅仅包覆于热敏电阻的其中一个引脚与导线的连接处,通过单边绝缘既能达到避免热敏电阻的两个引脚接触而短路的效果,也能够减小对温度传感器的体积的影响。而且,内绝缘层、外绝缘层和导线的绝缘层相互结合,可以有效改善密封性、耐高温性、耐压性和可靠性。

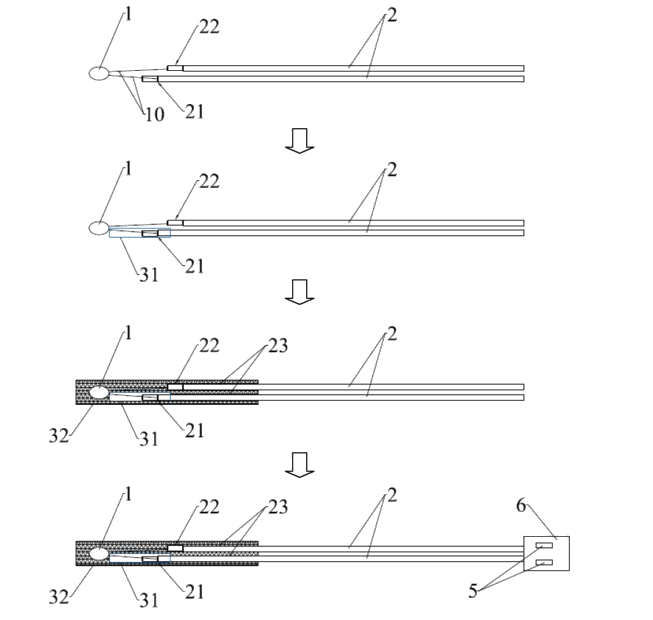

狭小空间高防水高防油温度传感器的制备方法,包括如下步骤:


(1)将玻封热敏电阻1的两个引脚10分别与所述两根导线2冷压连接,形成第一连接处21和第二连接处22。

更优地,玻封热敏电阻1的两个引脚10分别与两根导线2的一端以四点压接的方式连接。

(2)在第一连接处21的外表面包覆内绝缘层31。

更优地,形成第一连接处21与第二连接处22在轴向上彼此错开,且第一连接处21比所述第二连接处22更靠近玻封热敏电阻1。

该步骤具体为:将一个铁氟龙套管套在第一连接处21的外部,经热缩后形成包覆在所述第一连接处21的外表面的内绝缘层31。

(3)利用外绝缘层32将玻封热敏电阻1、内绝缘层31和第二连接处22一起封装。

该步骤具体为:将一个双层铁氟龙套管套在玻封热敏电阻1、内绝缘层31和第二连接处22的外部,经热加工(450℃高温)使该双层铁氟龙套管、内绝缘层31和导线2的绝缘层23相互熔接,形成封装玻封热敏电阻1、内绝缘层31和第二连接处22的外绝缘层32。


(4)在两根导线2的另一端分别打上两个端子5,然后将两个端子5插入胶座6(连接器),得到温度传感器。

(5)测试:对制得的所述温度传感器进行电性能测试。



狭小空间高防水高防油温度传感器的优点:



①采用玻封电阻与双层铁氟龙套管(外绝缘层)结合,使本身就具有防水性能的玻封NTC电阻或PTC电阻变得更具防水性;

②采用特殊冷压方式,使热敏电阻引脚与导线连接处尺寸更小,产品整体设计可达到更小效果;

③双层铁氟龙套管和导线铁氟龙绝缘层经过450℃高温熔接后,导线的铁氟龙绝缘层与双层铁氟龙套管完全熔合在一起,获得极高的防水防油性能;

④由于取消了现有技术中金属外壳枷锁,改为直接使用双层铁氟龙套管封装,使得传感器尺寸极小,可以在狭小的空间自由进行安装;

⑤取消了环氧树脂封装,改用铁氟龙材质,更符合环保要求,更利于产品的销售

该温度传感器可以完全地放进水或油类中正常工作使用,可长期在250℃以上高温环境中正常工作,且其感温头的尺寸可以做成1.5mm以内,对安装空间大小要求极低。
