什么是软排线多点测温一体式温度传感器?
2022.01.17

随着电子技术的发展,对温度传感器产品安装要求越来越高,例如,移动部件与主板之间、PCB板相对于PCB板之间、小型化电器设备内部等位置,要求所安装的温度传感器体积越来越小,同时需要其安装方式能适应各种形状的狭窄安装空间,并且能够实现多点测温。

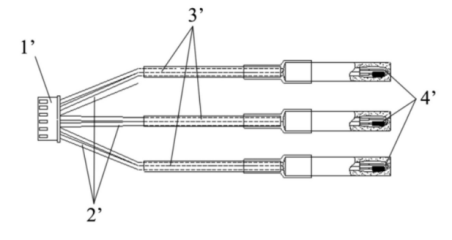

现有测温NTC传感器通常为单头、双头或者多头的配置,其中的各温度头以分别引线方式进行制作。如下图所示现有多头测温传感器,其采用多孔连接器1’与排针2’,该多孔连接器1’与排针2’对插,该排针2’通过传统圆形粗电线3’连接有多个测温头4’,利用这些测温头4’来实现多点测温,但是每个测温头4’需要使用专用的AB胶与被测对象进行固定后才可进行测温。这种多头测温传感器存在安装不够简易方便、安装灵活度不高、体积不够小等缺点。

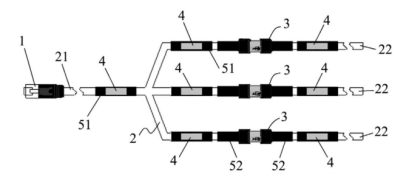

基于此,爱晟提供一种软排线多点测量一体式温度传感器,该温度传感器具有体积小、安装简易方便、安装灵活度高等优点。


软排线多点测量一体式温度传感器中采用了软排线,软排线也称为Flexible Flat Cable(FFC),其联线方便,可以大大减少电子产品体积,适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆。

由此,所述温度传感器方便安装于狭小空间内,其软排线取代了传统圆形粗电线,不易打结且柔软、可随意弯曲折叠、厚度薄、体积小、连接简单灵活、拆卸方便,同时该温度传感器可以实现多个区域同时测温,可以分段测试温度,传输数据更稳定不易被干扰。

该温度传感器中设置了附接于软排线上的多个磁铁,这些磁铁可以通过吸附方式固定在被测物上,取代了现有技术螺丝安装固定方式,从而实现安装简易化以及同时多点测温,该温度传感器比较适合于在外皮且需要对温度进行多点测试的设备和场所。

其通过利用软排线、磁铁与测温单元按特定的方式进行组装,极大地提升了多点测量温度传感器安装灵活性和对各种安装空间的适应性,所述软排线多点测量一体式温度传感器可以实现一插一线多头测温,适应于未来检测温度的技术设备领域需要更加轻量化、模块化趋势,也适用于大空间、控温要求精准、安装空间狭小的区域,且通过进一步结构细化可实现高灵敏和耐高温测温。

所述温度传感器是一种采用PVP或其他绝缘材料和极薄的镀锡软平铜线镶嵌NTC组成的电子产品,也是通过高科技自动化设备生产线压合而成的新型数据线缆和NTC组成的传感器,它具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽并可以分段测试多个点温度等优点,因此适合在单一接口实现多点测温,可以有效测量对环境温度要求高、需要精准测温的空间中进行应用。
