断路器与NTC温度传感器

低压柜回路中断路器由于长时间工作和使用，导致容易出现动静触头磨损、端子母线上紧固件松动等现象，若没有及时发现和维护，会产生高温及引起绝缘件老化发生火灾或导 致断路器烧损。为了减少断路器使用中因升温过高引起的故障，需要设计一种具有温度采样的断路器温度控制系统。而该系统内置了NTC温度传感器。

实现了对断路器温度监测与控制以及方便工作人员对配电柜维护，避免因断路器温度高而引起故障，减少了因断路器温度高而引起损失，还可以提高产品维护使用寿命。

爱晟生产的断路器用NTC温度传感器是使用高精度高灵敏单端玻封热敏电阻，与多个紫铜镀镍外壳连接，采用双层密封工艺，具有良好的绝缘密封性和抗机械碰撞，抗折弯能力、稳定性好，可靠性高。以下介绍一下这款断路器NTC温度传感器：

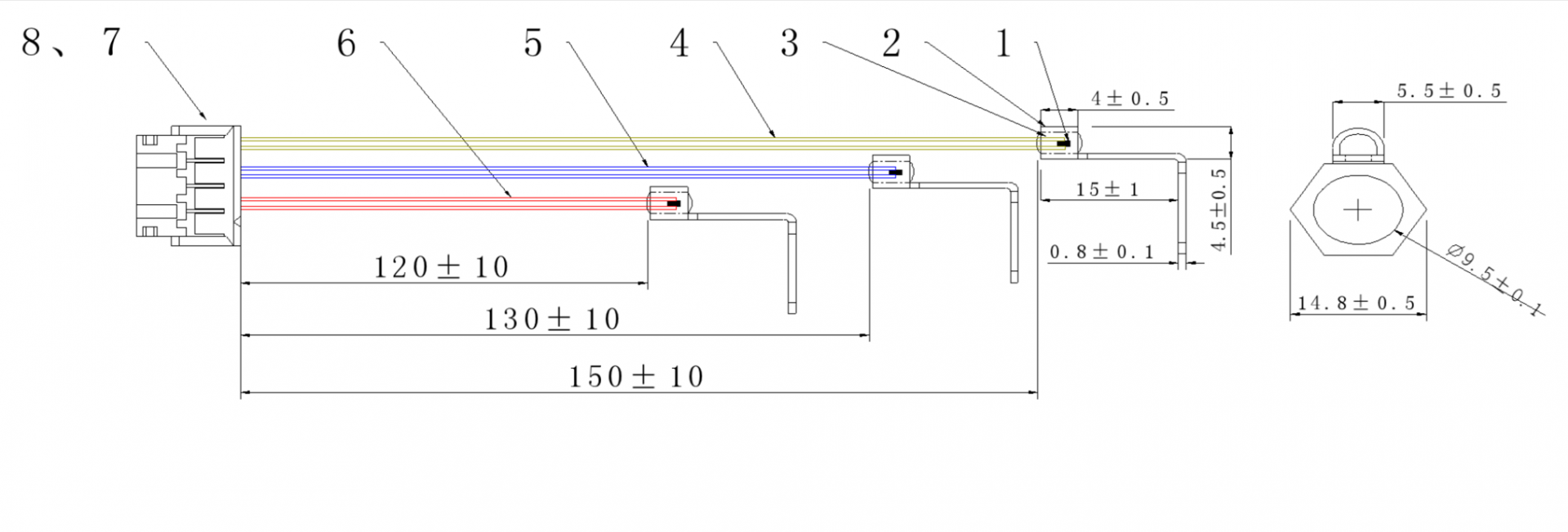

产品型号：TS103J25C3950FAEQ-NL120A-NL130A-NL150A

参数特性：

1.电阻：R25=10KΩ1%,B25/50=3950K±1%

2.热反应时间: ≤12秒 在水浴中

3.耗散系数： 约2.6mW/℃ 在静置的空气中

4.耐压测试：AC 2000V 5mA 5秒,钢珠中无闪络，无击穿等异常现象

5.绝缘测试：DC 500V 100MΩ

6.额定功率： 额定功耗≤10mW
