双电极型芯片电容器

爱晟最新研发的双电极型芯片电容器主要应用于射频/微波和毫米波线路,具有结构独特,性能一致性好的特点,可根据客户要求定制不同尺寸及参数。

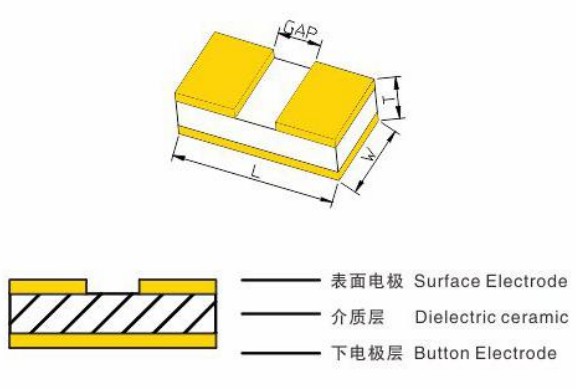

1、结构独特
2、性能一致性好

3、可根据客户要求定制不同尺寸及参数


1、此系列电容产品是用于射频/微波和毫米波线路的理想元件




尺寸(mm)
容值(PF)
G03G04G05G06G08G11G14G18G23
0.3*0.3±0.050.4*0.4±0.050.5*0.5±0.050.6*0.6±0.050.8*0.8±0.151.1*1.1±0.151.4*1.4±0.151.8*1.8±0.252.3*2.3±0.25
0.1(0R1)







0.2(0R2)




0.3(0R3)




0.5(0R5)



1.0(1R0)

1.2(1R2)

2.7(2R7)

3.0(3R0)

3.6(3R6)

5.1(5R1)

10(100)

15(150)

22(220)

27(270)

33(330)

47(470)

56(560)

68(680)

82(820)

100(101)

150(151)






220(221)

270(271)






330(331)

390(391)






470(471)



560(561)



680(681)



750(751)



820(821)



1000(102)






1200(122)





1500(152)





1800(182






2200(222)






2700(272)






3300(332)





3900(392)







4700(472)







5600(562)







6200(622)






6800(682)






7500(752)







8200(822)







10000(103)








◆ 可以根据客户要求定做特殊规格

◆ 注:0.3*0.3±0.05 (长 0.3mm*宽 0.3mm±0.05 )
