温度传感器里的NTC热敏电阻芯片
2019.04.12

温度传感器里的NTC热敏电阻芯片

首先解释什么是NTC热敏电阻

NTC热敏电阻是一种由锰、钴、镍等多种金属氧化物为主要原材料,经高温烧结而成的半导体陶瓷组件。它是具有非常大的负温度系数,电阻值就会随着温度或者通过电流而产生自热而变化。

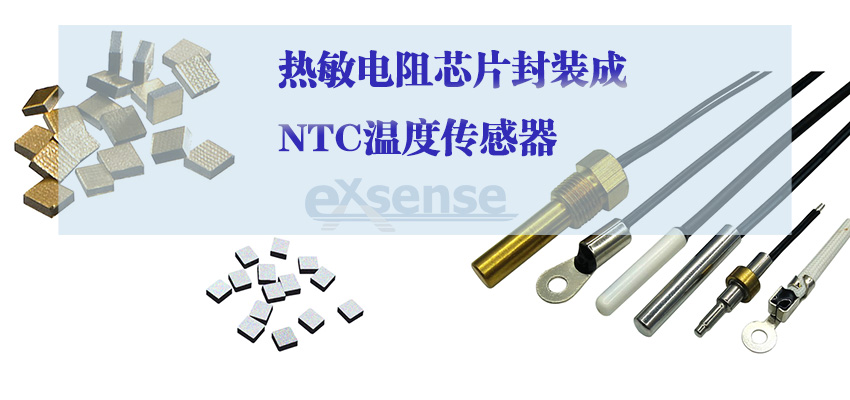

其次是NTC热敏电阻是如何封装成温度传感器

温度传感器感测温度最核心的部位是前端头部,也是由热敏电阻芯片封装而成,NTC热敏电阻分为热敏电阻芯片和热敏电阻元器件,热敏电阻芯片最小的尺寸可以做到0.3*0.3mm,它可封装成0.8mm玻璃壳热敏电阻,热敏电阻元器件也是有热敏电阻芯片由环氧包封封装而成的一些小黑头热敏电阻元件。那温度传感器头部外壳种类很多,所以一般会根据温度传感器的前端的头部外壳尺寸采用合适的热敏电阻芯片,热敏电阻芯片尺寸越大,那它的反应速度会相对慢。另外热敏电阻芯片有金电极和银电极的表面层,金电极要比银电极的稳定性高,且年漂移率超低,一般如果金电极热敏电阻芯片封装成温度传感器,它的性能会相对高很多。

温度传感器选择不同尺寸的热敏电阻芯片封装是要根据客户安装环境,环境的温度还有是否防水等各种因素,因为一旦采用的热敏电阻芯片封装成温度传感器不防水或不耐高温,那温度传感器就会出现各种不稳定情况。

爱晟传感器是国内首家从NTC热敏电阻芯片研发到成品生产整体产业链温度传感器企业,所生产的热敏电阻芯片和温度传感器都具有高可靠,高精度,高灵敏性,定制各种感测温度的NTC温度传感器参数和尺寸。
