​复印机打印机热敏电阻安装位置及维护
2019.01.05

复印机打印机热敏电阻安装位置及维护


复印机或打印机上的热敏电阻,其安装位置基本都是贴着或靠近加热辊或者陶瓷加热器。

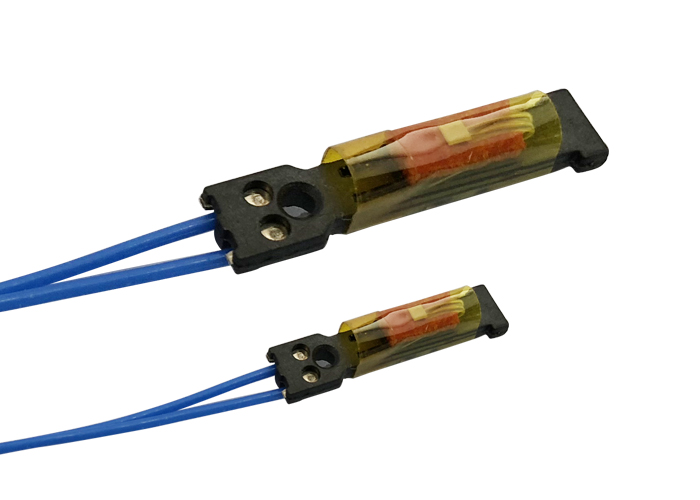

组图1 早期激光打印机复议机上的热敏电阻,其安装位置贴着加热片,加热片则贴着加热辊,因此热敏电阻并不是直接接触加热辊的,也不需要热敏电阻具有耐磨性。加热片反映加热辊的温度,NTC热敏电阻通过测试加热片的温度反映出加热辊的温度变化。

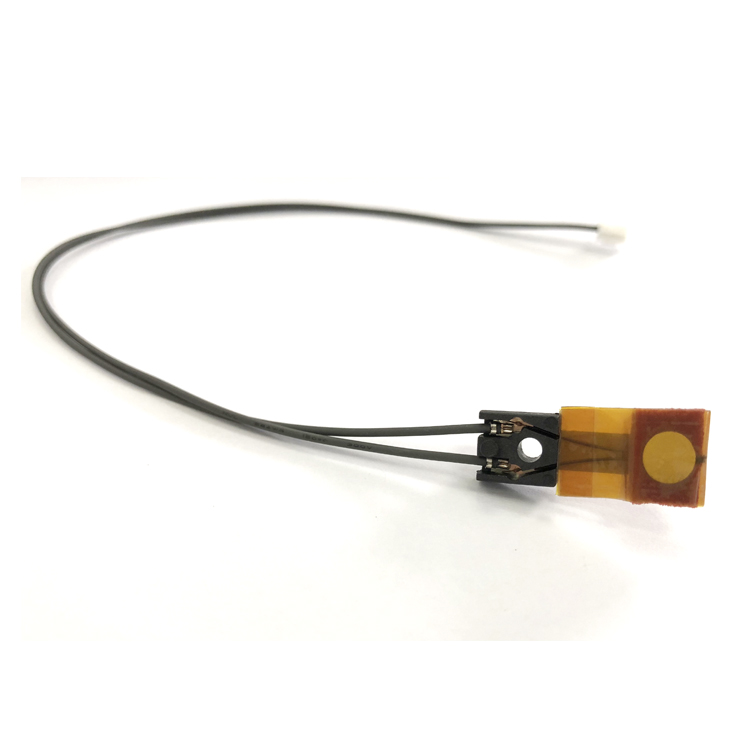

组图2 热敏电阻1

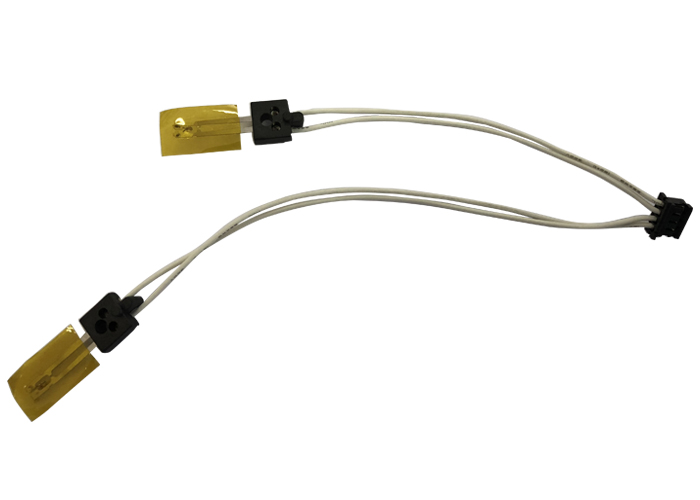

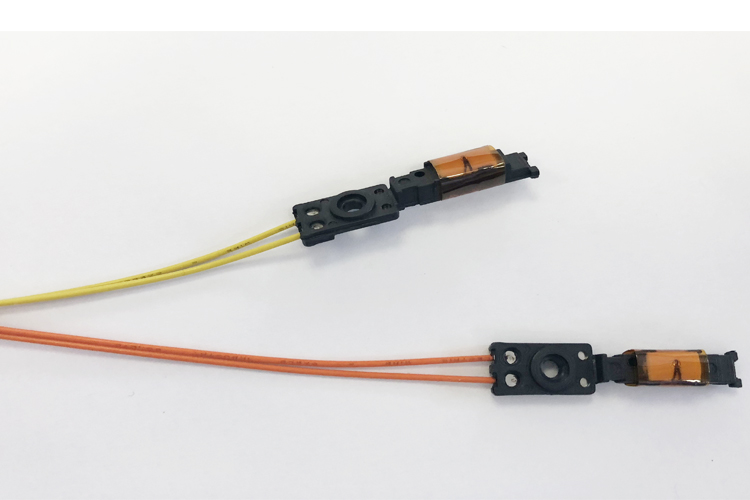

组图3后期激光打印机复议机热敏电阻,产品多是薄膜型,其安装位置贴着加热辊,直接接触并反映加热辊的温度。


在使用过程中,打印的纸张和碳粉等会产生废料这些污脏物质,而这些物质粘在热敏电阻的薄膜上,这样会影响热敏电阻的测温,如减慢电阻的反应时间、测试温度不精准,等等,从而影响打印的质量和影响加热辊的寿命,甚至影响定影组件的磨损和老化。因此需要定期拆出热敏电阻,小心擦拭薄膜表面的污脏物质,保持干净。清洁过程一定要小心,不能损坏薄膜,更不能残留有水分。清洁完毕后要按原有结构和安装方法装回机子上并检测其是否正常工作。如需了解更多,可联系肇庆爱晟传感器获得详细信息。
