关于直管NTC温度传感器热敏电阻封装方法
2019.01.02

关于直管NTC温度传感器热敏电阻封装方法

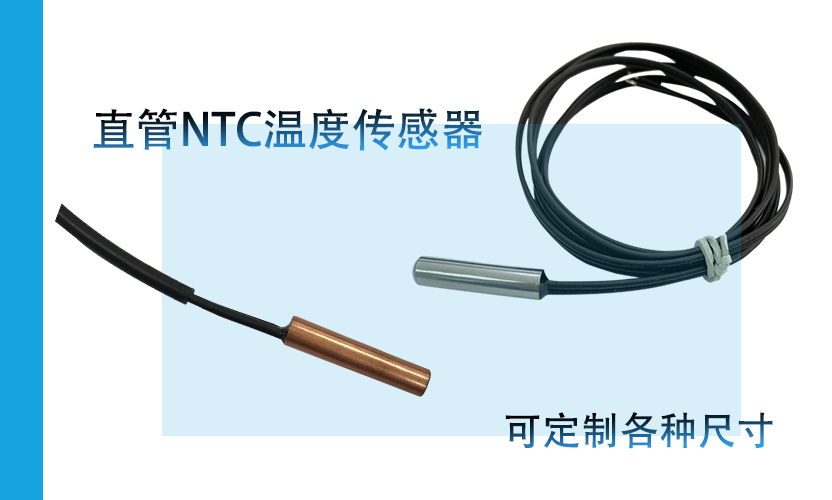

NTC温度传感器直管是传感器封装使用最多的一种,直管由于是使用范围比较广泛。冰箱空调、空气温度、电动车充电枪、充电桩、热泵、智能马桶、保温箱等都是用直管的温度传感器。

首先了解直管的尺寸:

常用的尺寸:5*25mm, 5*30m,6*25m,6*30mm。这些尺寸都是比较常规的不锈钢直管尺寸。还有一些特殊的:3*10mm,6*50mm, 6*100mm等。

关于直管的材质:

不锈钢直管的材质是304不锈钢的材质,另外一种是黄铜材质的,但常用的是不锈钢直管的材质温度传感器

关于如何封装?

1. 温度是-30-+105℃的,一般是采用的是小黑头热敏电阻焊接PVC线然后再用环氧树脂灌封直管里,然后封装成温度传感器。这种一般是用于空调冰箱里的温度测量。

2. 温度是-30-200℃,采用的是玻璃封装热敏电阻焊接高温线材然后用可耐高温的环氧树脂灌封直管里,这种可用于高温的测量,也可以防水。

3. 黄铜壳材质的封装,也是可以根据温度的范围来选择采用哪些材料灌封,但是黄铜外壳如果时间长了,会氧化,所以如果不是特殊要求,一般是采取不锈钢直管温度传感器,具有防水,防潮等。
