单端玻璃封装热敏电阻与环氧树脂封装温度传感器尺寸的区别
2018.12.25

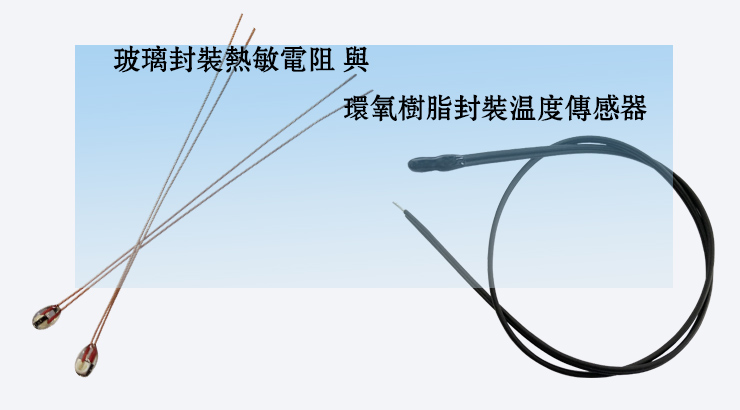

单端玻璃封装热敏电阻与环氧树脂封装温度传感器尺寸的区别


之前有文章写到关于单端玻璃封装热敏电阻环氧树脂封装温度传感器几大区别,今天了解一下它们之间的尺寸有何区别?

一、单端玻璃封装热敏电阻的尺寸。

1. 头部尺寸:头部尺寸有0.8mm, 1.3mm, 2.3mm, 是指头部的玻璃壳的尺寸,玻璃壳里面焊接了热敏电阻芯片,也是根据玻璃壳的尺寸焊接对应大小的热敏电阻芯片尺寸。

2. 线长的尺寸:30mm, 50mm, 75mm, 线材材质是不绝缘杜美丝线,

二、环氧树脂封装温度传感器尺寸。

1. 环氧树脂头部的尺寸最小可以做到2.0mm, 最大可以做到8-10mm, 头部的尺寸是根据应用环境来设定的。

2. 线长的尺寸,尺寸最短可以做到10mm, 最长可以做到3000mm,这也是根据可以环境需求来设定的。

对于单端玻璃封装热敏电阻与环氧树脂封装温度传感器尺寸最大的区别就是,玻璃封装的热敏电阻尺寸只有几个固定的尺寸,且不绝缘。但环氧树脂封装温度传感器的尺寸是可以定制各种尺寸很线长线材的。

所以一般环氧树脂封装温度传感器的应用领域基本不会用玻璃封装NTC热敏电阻来测量,由于玻璃封装热敏电阻耐高温,所以一般所用的环境就是高温应用环境。
