NTC与PTC加热器协同合作：解析新能源汽车精准温控与安全保护

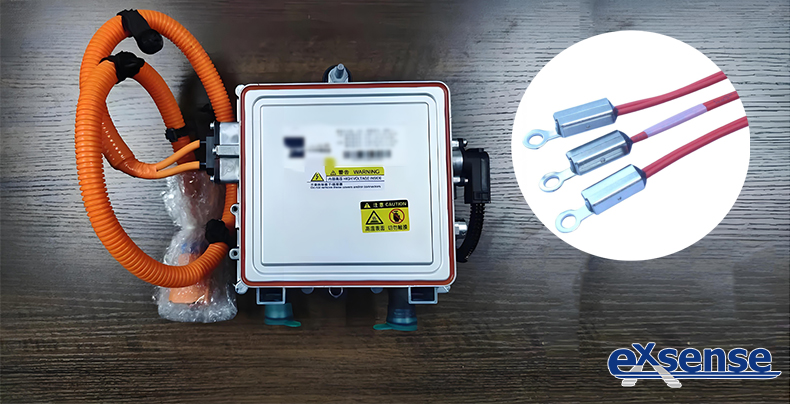

汽车PTC加热器是汽车空调系统中常见的加热装置，通过电加热为驾驶舱提供温暖空气，确保驾乘者在寒冷天气中的温暖与舒适。在快速工作过程中，PTC加热器内部需要NTC温度传感器进行测温，以防止温度过高导致器件损坏。

PTC加热器工作原理

PTC加热器的工作原理是将加热芯产生的热量传递给散热架，再由散热架内的散热片分散到外部。当气流经过散热片时，热量被带走，从而实现吹出热风的目的。目前，PTC加热器主要有两种散热方式：水冷和风冷。水冷系统因能在不同环境温度下提供稳定的散热效果和精准的温度控制，在中高端电动汽车中应用更为广泛。

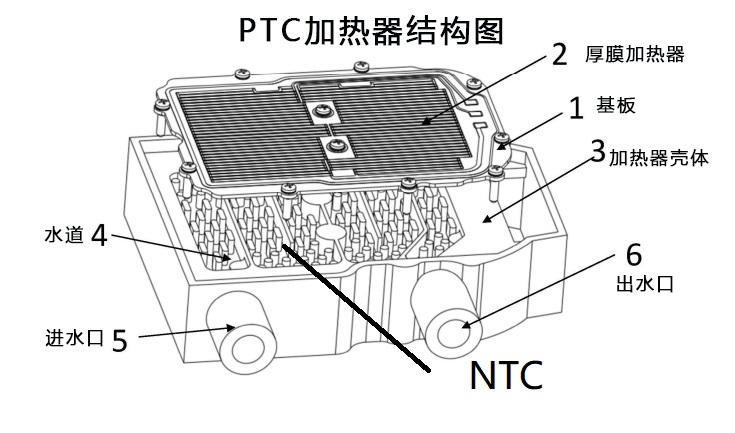

PTC加热器结构组成

PTC加热器的壳体水道结构包括基板和加热器壳体。基板上设有加热器，壳体内部设有水道和进出水口。水道起点与终点处的内壁装有NTC温度传感器，用于检测流体在进水口和出水口位置的温度，实时监控降温效果。

NTC温度传感器如何作用于PTC加热器？

1.温度监测与反馈控制：

实时监测：NTC温度传感器持续检测PTC加热器内部的温度，为控制系统提供实时数据反馈。这有助于动态调整加热功率，确保温度维持在设定范围内。

反馈控制：通过与预设温度值的对比，控制系统利用NTC的反馈调节电流输入，实现精准温控（如PID控制），避免温度波动。

2.过热保护：

阈值触发：当NTC检测到温度超过安全阈值时，立即向电子控制单元（ECU）发送信号，切断电源或启动冷却措施。在系统故障或异常时（如散热不良），触发断电或降功率，防止过热引发火灾或元件损坏。

3.能耗优化与效率提升：

按需加热：通过NTC精确的温度反馈，PTC加热器仅在必要时工作，避免能源浪费，尤其在电动汽车中可延长续航里程。

NTC温度传感器应用场景示例

*座舱供暖：在电动汽车中替代传统燃油车暖风系统，NTC确保加热器高效安全运行。

*电池热管理：低温时启动PTC加热电池，NTC防止过热损害电芯，延长电池寿命。

*辅助加热：用于座椅、方向盘等局部快速加热，NTC提供舒适性同时避免烫伤风险。

总结：NTC温度传感器在汽车PTC加热器中扮演着“守护者”的角色，不仅保障了系统的安全性和可靠性，还通过智能化控制提升了能效与用户体验。其与PTC元件的协同工作，体现了汽车热管理系统在安全冗余与精准控制方面的精密设计。
